W jaki sposób jednoosiowy tracker fotowoltaiczny poprawia wydajność energii słonecznej?

Spis treści

1. Co to jest jednoosiowy tracker fotowoltaiczny?
2. Jak działa system śledzenia?
3. W jaki sposób śledzenie poprawia wydajność fotowoltaiki?
4. Kluczowe elementy jednoosiowego systemu śledzenia
5. Gdzie stosuje się jednoosiowe trackery fotowoltaiczne?
6. Ważne czynniki przed wyborem trackera
7. Tracker jednoosiowy a montaż ze stałym pochyleniem
8. Konserwacja i długoterminowa niezawodność
9. Typowe wyzwania projektowe i praktyczne rozwiązania
10. Współpraca z doświadczonym dostawcą technologii śledzenia
11. Często zadawane pytania
12. Wniosek

Co to jest jednoosiowy tracker fotowoltaiczny?

Jednoosiowy tracker fotowoltaiczny to zmotoryzowana fotowoltaiczna konstrukcja montażowa, która zmienia orientację paneli słonecznych wokół jednej osi obrotu. Zamiast utrzymywać moduły pod stałym kątem przez cały dzień, tracker dostosowuje ich położenie zgodnie z widocznym ruchem słońca.

Większość systemów na skalę przemysłową wykorzystuje poziomą oś północ-południe, umożliwiając modułom fotowoltaicznym obracanie się ze wschodu na zachód w ciągu dnia. Konfiguracja ta jest powszechnie stosowana, ponieważ zapewnia praktyczną równowagę pomiędzy zyskiem energii, złożonością mechaniczną, wykorzystaniem terenu i wymaganiami instalacyjnymi.

Podstawowy cel jest prosty:utrzymywać moduły fotowoltaiczne w korzystniejszej orientacji dla odbioru światła słonecznego.Lepsze nasłonecznienie może zwiększyć ilość użytecznej energii wytwarzanej przez panel fotowoltaiczny, szczególnie w okresach porannych i popołudniowych, kiedy system stacjonarny może odbierać światło słoneczne pod mniej korzystnym kątem.

Jak działa system śledzenia?

Typowy jednoosiowy tracker fotowoltaiczny łączy mechaniczny układ napędowy z elektronicznym układem sterowania. Czujniki, algorytmy astronomiczne lub kombinacja metod sterowania określają odpowiednie położenie panelu. Następnie sterownik wydaje siłownikowi lub silnikowi polecenie obrócenia trackera.

1. Obliczanie pozycji słońca:System sterowania określa oczekiwaną pozycję słońca na podstawie czasu, współrzędnych geograficznych i obliczeń astronomicznych.
2. Kontrola pozycji:Sterownik określa wymagany kąt trackera.
3. Ruch mechaniczny:Silniki, przekładnie, siłowniki lub powiązane elementy napędowe obracają rzędy modułów.
4. Optymalizacja działania:Tracker stale lub okresowo dostosowuje swoją pozycję w ciągu dnia.
5. Pozycja ochronna:Podczas silnego wiatru, burzy lub innych nietypowych warunków system może przesunąć się do wcześniej określonej bezpiecznej pozycji.

Nowoczesne systemy śledzenia mogą również obejmować monitorowanie wiatru, informacje zwrotne o położeniu, interfejsy komunikacyjne i automatyczne wykrywanie usterek. Funkcje te są szczególnie istotne w przypadku dużych farm fotowoltaicznych, gdzie tysiące modułów może być rozmieszczonych na znacznym obszarze.

Zarys planowania projektu

• Oceń zasoby energii słonecznej i lokalizację projektu.
• Analizuj teren, warunki glebowe, drenaż i środowisko wiatrowe.
• Określ odpowiednią geometrię trackera i konfigurację rzędów.
• Sprawdź wymiary modułu, wagę, układ elektryczny i kompatybilność mechaniczną.
• Oblicz oczekiwaną produkcję energii i dodatkowe wymagania operacyjne.
• Opracuj procedury instalacji, kontroli i konserwacji.
• Oceń możliwości inżynieryjne dostawcy i długoterminowe wsparcie techniczne.

W jaki sposób śledzenie poprawia wydajność fotowoltaiki?

Najważniejszą zaletą systemu śledzenia jest jego zdolność do poprawy orientacji modułów fotowoltaicznych względem słońca. Przy montażu ze stałym nachyleniem panele pozostają pod jednym, określonym kątem. Kąt ten jest kompromisem, ponieważ wysokość i azymut słońca zmieniają się w sposób ciągły.

Jednoosiowy tracker zmniejsza to niedopasowanie podczas pracy przy świetle dziennym. Uzyskana poprawa zużycia energii różni się znacznie w zależności od szerokości geograficznej, klimatu, bezpośredniego normalnego natężenia promieniowania, technologii modułów, rozstawu rzędów, algorytmu śledzenia i projektu miejsca. Dlatego też właściciele projektów powinni unikać traktowania pojedynczego procentu jako uniwersalnego.

Dla inwestorów i wykonawców EPC istotnym pytaniem nie jest po prostu to, czy śledzenie wytwarza więcej energii elektrycznej. Bardziej użytecznym pytaniem jest, czy dodatkowa generacja uzasadnia dodatkowe wymagania mechaniczne, elektryczne, cywilne, instalacyjne i konserwacyjne w całym okresie eksploatacji projektu.

Kluczowe elementy jednoosiowego systemu śledzenia

Niezawodne działanie śledzenia zależy od interakcji pomiędzy konstrukcjami mechanicznymi, sprzętem elektrycznym i inteligentnymi sterownikami. Awaria w jednym podsystemie może mieć wpływ na cały rząd lub wiele jednostek śledzących.

• Rura reakcyjna:Zapewnia główne obrotowe wsparcie konstrukcyjne dla modułów fotowoltaicznych.
• Namiar:Wspieraj kontrolowany obrót i pomagaj w utrzymaniu mechanicznego wyrównania.
• Układ napędowy:Przekształca moc silnika w kontrolowany ruch obrotowy.
• Silnik lub siłownik:Zapewnia siłę mechaniczną wymaganą do zmiany pozycji trackera.

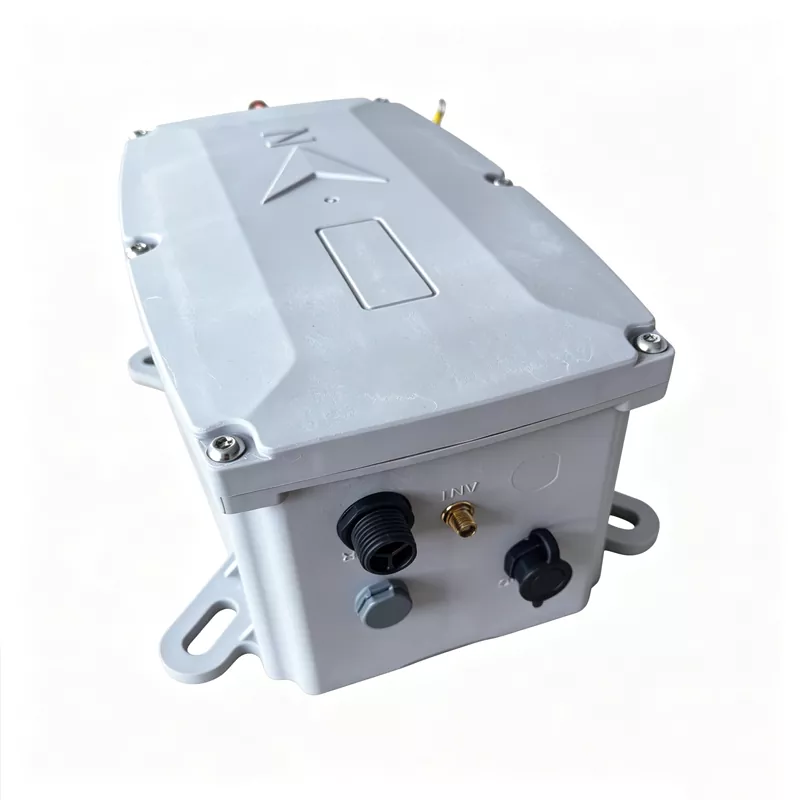

• Kontroler:Przetwarza polecenia śledzące i koordynuje działanie systemu.
• Czujniki położenia:Potwierdź rzeczywistą pozycję trackera i dokładność kontroli wsparcia.
• System komunikacji:Umożliwia monitorowanie i kontrolę w dużych instalacjach fotowoltaicznych.
• Słupy konstrukcyjne i fundamenty:Przenoszenie obciążeń mechanicznych na grunt.
• Funkcje bezpieczeństwa:Wspieraj ochronę przed wiatrem, reakcję na awarie, ruch awaryjny i niezawodność operacyjną.

Ważny jest także dobór materiału. Komponenty wystawione na działanie warunków zewnętrznych muszą być odporne na promieniowanie ultrafioletowe, zmiany temperatury, wilgoć, kurz, korozję i obciążenia mechaniczne. Odpowiednie powłoki ochronne i materiały odporne na korozję mogą znacząco wpłynąć na długoterminową wydajność.

Gdzie stosuje się jednoosiowe trackery fotowoltaiczne?

Śledzenie jednoosiowe jest szczególnie atrakcyjne w przypadku projektów fotowoltaicznych na skalę użyteczności publicznej, w których dodatkowy uzysk energii może mieć znaczący wpływ na ogólną ekonomikę projektu. Typowe zastosowania obejmują:

Technologia ta jest mniej prosta w przypadku bardzo nieregularnego terenu, mocno zacienionych lokalizacji, miejsc o bardzo ograniczonych ograniczeniach lub projektów, w których prostota i minimalna konserwacja są ważniejsze niż maksymalizacja wydajności energetycznej.

Ważne czynniki przed wyborem trackera

Wybór jednoosiowego trackera fotowoltaicznego należy rozpocząć od projektu, a nie od specyfikacji katalogowej. Różne miejsca stwarzają różne wymagania mechaniczne i operacyjne.

1. Zasoby słoneczne:Analizuj wzorce napromieniowania, szerokość geograficzną, zmienność sezonową i proporcję bezpośredniego i rozproszonego światła słonecznego.
2. Teren:Przed wybraniem geometrii trackera oceń nachylenie, zmiany wysokości, drenaż i wymagania dotyczące nachylenia.
3. Warunki wietrzne:Obciążenie wiatrem wpływa na projekt konstrukcyjny, wymagania dotyczące fundamentów i strategie bezpiecznego położenia.
4. Warunki glebowe:Dane geotechniczne mogą mieć wpływ na wybór pali, głębokość fundamentów i metody montażu.
5. Kompatybilność modułu:Sprawdź wymiary modułu, wagę, konfigurację ramy, wymagania dotyczące mocowania i obciążenia mechaniczne.
6. Możliwość cofania:Może to pomóc w zmniejszeniu zacienienia między rzędami przy niskim kącie nasłonecznienia.
7. Architektura sterowania:Duże projekty wymagają niezawodnej komunikacji, monitorowania, wykrywania usterek i zarządzania położeniem.
8. Dostęp konserwacyjny:Jednostki napędowe i inne elementy mechaniczne powinny pozostać dostępne w celu kontroli i serwisu.
9. Ekonomia cyklu życia:Porównaj oczekiwane zyski energii z kosztami sprzętu, instalacji, obsługi, konserwacji i wymiany.

Tracker jednoosiowy a montaż ze stałym pochyleniem

Montaż o stałym nachyleniu pozostaje skutecznym i szeroko stosowanym rozwiązaniem ze względu na stosunkowo prostą konstrukcję mechaniczną. Śledzenie jednoosiowe dodaje ruchome elementy, ale zapewnia dynamiczną orientację przez cały dzień.

Właściwe rozwiązanie zależy od docelowej generacji projektu, warunków lokalizacyjnych, budżetu inwestycyjnego, możliwości konserwacji i oczekiwanego okresu eksploatacji. Zaawansowany technicznie tracker nie jest automatycznie najlepszym rozwiązaniem dla każdej witryny.

Konserwacja i długoterminowa niezawodność

Ponieważ jednoosiowy tracker fotowoltaiczny zawiera ruchome elementy mechaniczne, konserwację zapobiegawczą należy od początku uwzględnić w strategii operacyjnej instalacji. Rutynowe przeglądy mogą pomóc w wykryciu zużycia, nieprawidłowego ruchu, luźnych połączeń, korozji i problemów z układem napędowym, zanim przerodzą się w większe awarie.

• Sprawdź łożyska, elementy napędu, elementy złączne i połączenia konstrukcyjne.
• Sprawdź wyrównanie trackera i informację zwrotną o aktualnej pozycji.
• Monitoruj prąd silnika i nietypowy hałas podczas pracy.
• Sprawdź kable, złącza, sterowniki i sprzęt komunikacyjny.
• Sprawdź ochronę antykorozyjną odsłoniętych elementów konstrukcyjnych.
• Sprawdź funkcje ochrony awaryjnej i przeciwwiatrowej.
• Utrzymuj swobodny dostęp do najważniejszych urządzeń mechanicznych i elektrycznych.
• Rejestruj usterki i dane operacyjne, aby identyfikować powtarzające się problemy.

Solidny program konserwacji nie polega jedynie na naprawie uszkodzonych podzespołów. Powinien łączyć zaplanowane inspekcje z monitorowaniem opartym na stanie, aby można było wcześnie zidentyfikować potencjalne problemy.

Typowe wyzwania projektowe i praktyczne rozwiązania

Dlaczego jakość inżynieryjna ma znaczenie

Wydajność trackera zależy od czegoś więcej niż tylko ruchu panelu słonecznego. Projekt konstrukcyjny, precyzja napędu, logika sterowania, jakość materiałów, odporność na środowisko, dokładność instalacji i wsparcie posprzedażowe składają się na długoterminową wartość systemu. W przypadku dużych projektów fotowoltaicznych wybór sprzętu wyłącznie na podstawie początkowej ceny zakupu może zwiększyć ryzyko w cyklu życia. Pełniejsza ocena powinna uwzględniać niezawodność, wydajność energetyczną, łatwość konserwacji, dostępność części zamiennych, dokumentację techniczną i wsparcie inżynieryjne dostawcy.

Współpraca z doświadczonym dostawcą technologii śledzenia

Wybór odpowiedniego dostawcy może uprościć przejście od projektu koncepcyjnego do komercyjnej eksploatacji.Suzhou Ruitai Automation Technology Co., Ltd.dostarcza rozwiązania w zakresie technologii automatyzacji, koncentrując się na zastosowaniach zorientowanych na inżynierię. Oceniając dostawcę fotowoltaicznego sprzętu śledzącego, właściciele projektów i firmy EPC powinni patrzeć poza wygląd produktu i zadawać szczegółowe pytania techniczne.

Ważne punkty oceny dostawcy obejmują obliczenia strukturalne, logikę sterowania trackerem, zdolność adaptacji do środowiska, kompatybilność modułów, niezawodność systemu napędowego, architekturę komunikacyjną, wytyczne dotyczące instalacji, procedury uruchamiania, wsparcie w zakresie części zamiennych i możliwości reagowania technicznego.

Często zadawane pytania

Wniosek: przekształcenie ruchu słonecznego w większą wartość projektu

Jednoosiowy tracker fotowoltaiczny zapewnia praktyczny sposób dynamicznego dostosowywania modułów fotowoltaicznych w miarę przesuwania się słońca po niebie. Poprawiając orientację modułów w ciągu dnia, technologia może zwiększyć ilość energii słonecznej przechwytywanej przez elektrownię fotowoltaiczną i zmienić jej dzienny profil wytwarzania.

Niemniej jednak pomyślne wdrożenie trackera wymaga czegoś więcej niż tylko wybrania obrotowej konstrukcji montażowej. Zasoby słoneczne, teren, gleba, warunki wietrzne, kompatybilność modułów, odstępy między rzędami, cofanie się, architektura sterowania, konserwacja i ekonomika cyklu życia muszą być rozpatrywane łącznie.

W przypadku deweloperów projektów, wykonawców EPC, integratorów systemów i nabywców sprzętu fotowoltaicznego najlepszym podejściem jest ocena całego systemu, a nie skupianie się na jednej specyfikacji. Dobrze zaprojektowany tracker powinien łączyć niezawodny ruch mechaniczny, inteligentne sterowanie, odporność na warunki środowiskowe, prostą konserwację i możliwość dostosowania do konkretnego projektu.
