Inteligentny i podsterownikowy wielorzędowy tracker solarny

Ruitai posiada własną fabrykę produkującą wysokiej jakości inteligentne i wielorzędowe urządzenia śledzące energię słoneczną z dodatkowym kontrolerem. Ten system TCU służy jako inteligentny rdzeń elektrowni słonecznej.

Precyzyjnie steruje silnikiem, aby dostosować kąt paneli fotowoltaicznych w czasie rzeczywistym, dzięki czemu system dynamicznie podąża za ruchem słońca w ciągu dnia i wychwytuje więcej energii słonecznej.

System dodatkowo usprawnia wbudowany algorytm sieci neuronowej, który umożliwia zdalne uczenie się w chmurze i ciągłą optymalizację.

W miarę zmiany warunków nasłonecznienia i środowiska w miejscu lokalizacji TCU może z czasem dostosować i ulepszyć swoją strategię śledzenia, pomagając elektrowni fotowoltaicznej w wydajniejszym generowaniu energii.

Właściwości techniczne produktu

1. Integracja sprzętu i oprogramowania

Inteligentny, wielorzędowy tracker solarny ze sterowaniem pomocniczym obsługuje zasilanie zarówno prądem zmiennym, jak i stałym i jest wyposażony w zapasową baterię litową o dużej pojemności, zapewniającą stabilną kontrolę rdzenia nawet w nocy lub w trudnych warunkach pogodowych.

Dzięki zaawansowanym inteligentnym algorytmom śledzenia i precyzyjnej technologii modelowania 3D system może skutecznie zmniejszyć straty cieni spowodowane przez złożony teren i poprawić ogólne wytwarzanie energii.

Wraz z aplikacją mobilną Ruitai i platformą SCADA, system umożliwia cyfrowe zarządzanie pełnym procesem, od szybkiej instalacji po zdalną obsługę i konserwację.

2. Mechanizm Ochrony Bezpieczeństwa

W przypadku trudnych warunków wiatrowych system wykorzystuje nasze TCU i NCU, które mogą automatycznie ustawić panele fotowoltaiczne w bezpiecznej pozycji równoległej, zmniejszając obciążenie wiatrem i chroniąc konstrukcję trackera.

W określonych sytuacjach może także zidentyfikować niezależne rzędy trackerów, na które wiatr nie ma wpływu, umożliwiając im bezpieczne dalsze wytwarzanie energii.

Każda NCU może również działać jako mikrostacja pogodowa, zapewniając stopniowaną ochronę i reakcję na uszkodzenia podczas ekstremalnych warunków pogodowych, takich jak silny wiatr, obfite opady śniegu i powodzie.

System został zaprojektowany z separacją wysokiego i niskiego napięcia, wbudowanym zabezpieczeniem elektrycznym oraz dwuwarstwowym szyfrowaniem programowym i sprzętowym, co pomaga zapewnić bezpieczeństwo personelu, sprzętu i danych.

Parametry systemu

Parametry mechaniczne

Parametry elektryczne

Instrukcja instalacji TCU

1. Instalacja mechaniczna

● Zamontuj wspornik:Zamontuj wspornik montażowy lub obudowę urządzenia w wyznaczonym miejscu. Zapewnij bezpieczny montaż, aby zapobiec poluzowaniu na skutek wibracji i zapewnij wystarczającą przestrzeń do konserwacji.

● Zainstaluj TCU:Zamocuj TCU (inteligentny sterownik pomocniczy dla wielorzędowych urządzeń śledzących energię słoneczną) we właściwej orientacji za pomocą dostarczonych śrub montażowych.

2. Połączenia elektryczne

● Zasilanie:Podłącz wejście zasilania DC i uziemienie ochronne (PE). Upewnij się, że biegunowość jest prawidłowa (unikaj zamiany zacisków dodatnich i ujemnych) i sprawdź, czy połączenia zacisków są pewne.

● Podłączenie silnika:TCU → Sterownik silnika → Silnik napędowy → Obrót trackera

● Podłączenie czujnika:Podłącz czujniki pochylenia, czujniki położenia i czujniki prędkości wiatru zgodnie ze specyfikacjami projektu.

3. Połączenia komunikacyjne

● Architektura standardowa:Urządzenie śledzące energię słoneczną → TCU → NCU → System SCADA

● Interfejsy komunikacyjne obejmują:

RS485: Typowa metoda komunikacji terenowej

Magistrala CAN: wewnętrzna komunikacja z urządzeniami sterującymi

Ethernet: szybka transmisja danych

Komunikacja bezprzewodowa: Do specjalistycznych zastosowań projektowych

4. Konfiguracja parametrów i uruchomienie

● Ustaw podstawowe parametry:Projektuj szerokość/długość geograficzną, ustawienia czasu, tryb śledzenia i kąty graniczne.

● Test działania silnika:Przetestuj działanie do przodu i do tyłu oraz kąty maksymalne/minimalne; sprawdzić prawidłowy kierunek ruchu trackera.

● Kalibracja kąta:Dopasuj rzeczywisty kąt do kąta zgłoszonego przez system, korzystając ze sprzężenia zwrotnego położenia i danych z czujnika pochylenia.

● Test komunikacji:Sprawdź komunikację między TCU i NCU, w tym przesyłanie danych, informacje zwrotne o stanie i powiadomienia o alarmach.

Przewodowe i bezprzewodowe: porównanie metod komunikacji TCU

Inteligentny wielorzędowy tracker solarny Ruitai z podkontrolerami obsługuje różne metody komunikacji. Zalecamy co następuje:

W przypadku elektrowni słonecznych na płaskim terenie priorytetem jest rozwiązanie przewodowe RS485; w trudnych środowiskach wdrażania, takich jak tereny górzyste lub pływające, można rozważyć rozwiązania bezprzewodowe, pod warunkiem, że zostaną dokładnie przeprowadzone testy zasięgu sygnału.

Typ produktu

Aby spełnić różne wymagania projektu, Ruitai zapewnia elastyczną matrycę produktów dla różnych konfiguracji systemów śledzenia.

Do zastosowań jednorzędowych i z jednym napędem oferujemy dwa modele: zasilany prądem stałym RT-TK-SP-V1 i zasilany prądem przemiennym RT-TK-EP-V1.

Obydwa są zaprojektowane do współpracy z silnikami o mocy 300W i zapewniają stabilną kontrolę standardowych rzędów trackerów.

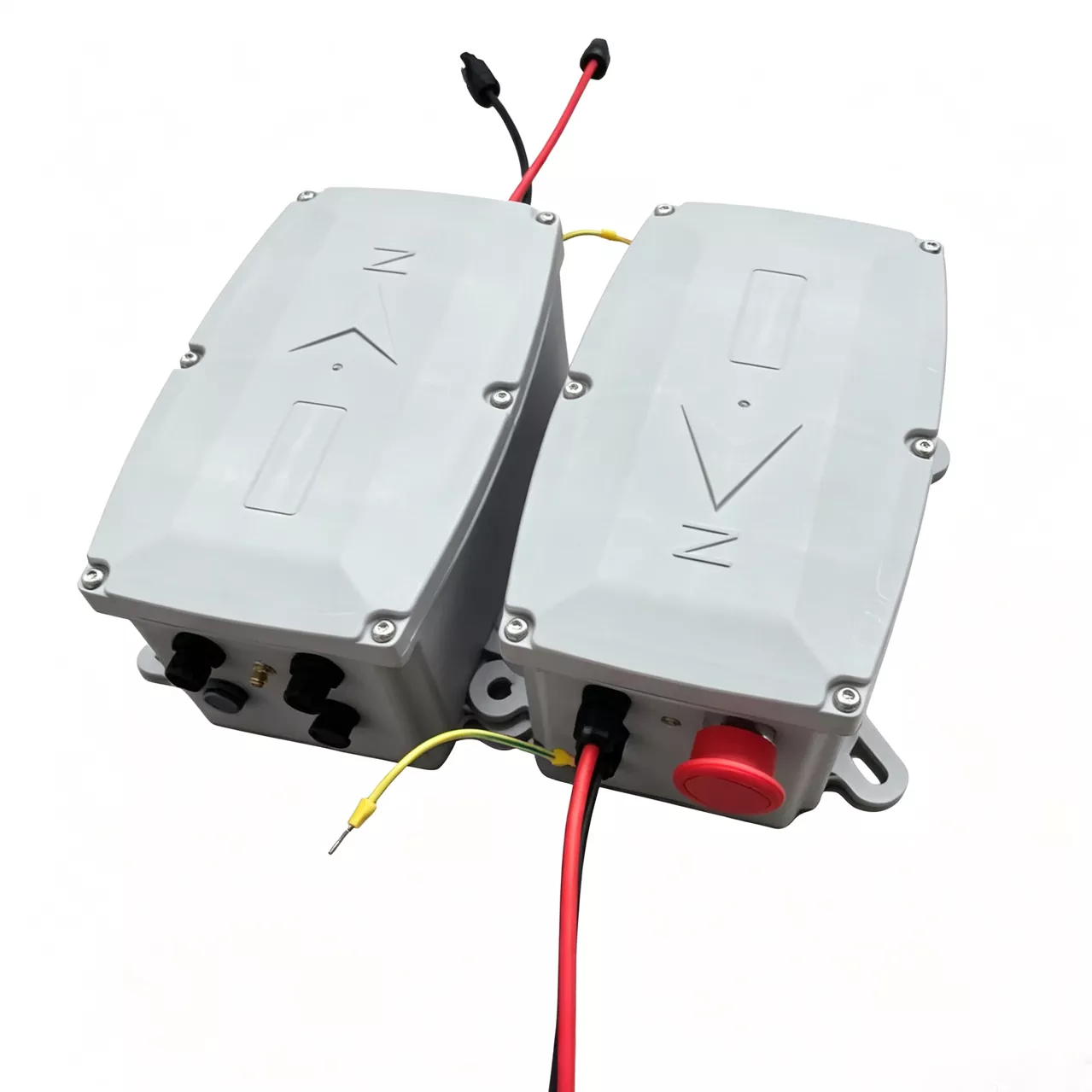

W przypadku wielkoskalowych macierzy z wieloma rzędami i wieloma dyskami zapewniamy połączone rozwiązanie wykorzystujące główny kontroler i podkontrolery. Ta konfiguracja obsługuje silniki o mocy do 150 W i jest odpowiednia dla bardziej złożonych projektów.

Niezależnie od tego, czy system wykorzystuje wejście prądu stałego, czy połączenie z siecią prądu przemiennego, rozwiązanie sterujące Ruitai można elastycznie dostosować do różnych warunków w miejscu i potrzeb projektu.

Certyfikaty i zapewnienie jakości

Nasze inteligentne i podsterowne wielorzędowe trackery solarne są ściśle zgodne z wiodącymi standardami międzynarodowymi i krajowymi. Uzyskali certyfikat systemu zarządzania jakością ISO 9001, certyfikat bezpieczeństwa CE i kontrolę standardów bezpieczeństwa od HTW, międzynarodowej organizacji testującej i inspekcyjnej.

Ponadto oprogramowanie systemowe otrzymało również certyfikat rejestracji praw autorskich do oprogramowania komputerowego wydany przez Krajową Administrację Praw Autorskich Chińskiej Republiki Ludowej.

Wybór produktów Ruitai TCU oznacza wybór zgodnego, niezawodnego i wydajnego rozwiązania sterującego dla przyszłości wytwarzania energii słonecznej.
