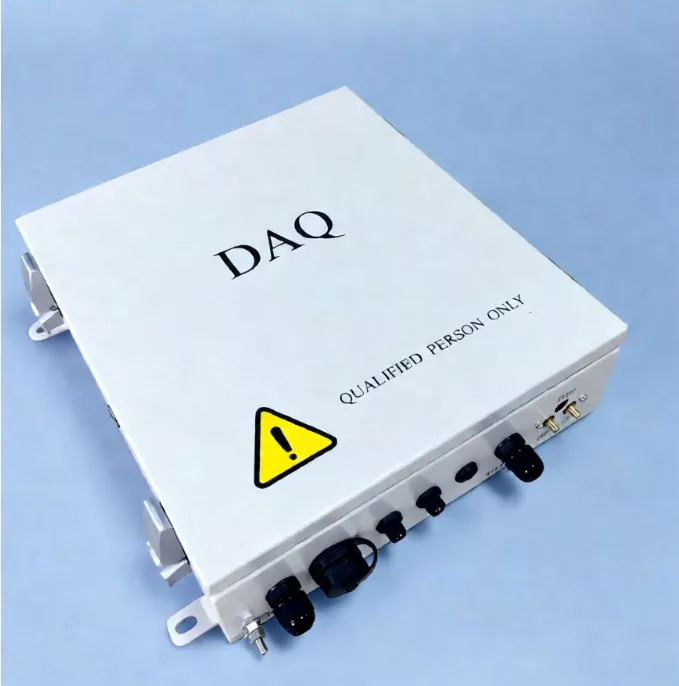

Jednostka sterująca komunikacją fotowoltaiczną

Suzhou Ruitai to profesjonalna fabryka. Nasza jednostka sterująca komunikacją fotowoltaiczną wykorzystuje komponenty klasy przemysłowej, zapewniające stopień ochrony IP65, szeroki zakres temperatur pracy (-40°C do +85°C) oraz wyjątkową odporność na wyładowania atmosferyczne i zakłócenia elektromagnetyczne.

Obsługując standardowe protokoły branżowe, takie jak Modbus i TCP/IP, bezproblemowo integruje się z szeroką gamą falowników i stacji pogodowych. NCU umożliwia reakcję na poziomie milisekund i transmisję danych w czasie rzeczywistym, zapewniając szybkie i niezawodne działanie systemu. W połączeniu z platformą SCADA zapewnia operatorom wgląd w czasie rzeczywistym w wydajność i stan pracy całego zakładu z dowolnego miejsca.

Jakie są podstawowe funkcje jednostki sterującej komunikacją fotowoltaiczną?

1. Scentralizowane monitorowanie

Jednostka sterująca komunikacją fotowoltaiczną zbiera dane zgłaszane przez wszystkie TCU w obrębie swojej jurysdykcji, agreguje dane i przesyła je do systemu SCADA lub platformy monitorowania w chmurze.

2. Ujednolicona kontrola

Wysyła polecenia sterujące do wszystkich TCU znajdujących się w jego jurysdykcji, aby umożliwić zsynchronizowane operacje.

Typowe polecenia obejmują: sztauowanie jednym dotknięciem, przełączanie trybu śledzenia, włączanie/wyłączanie cofania i tryby ochrony przed warunkami atmosferycznymi (np. w przypadku silnego wiatru lub ulewnego deszczu).

3. Komunikacja na odległość

Obsługuje komunikację Ethernet (światłowód) lub 4G, umożliwiając zdalny dostęp do danych i kontrolę. Wiele jednostek NCU może tworzyć światłowodową sieć pierścieniową w celu zwiększenia niezawodności komunikacji.

4. Zarządzanie danymi

Organizuje i zarządza informacjami systemowymi, w tym kątami rzędów trackerów, zapisami alarmów, danymi dotyczącymi wydajności silnika i danymi środowiskowymi, zapewniając strukturalne interfejsy danych dla systemów wyższego poziomu.

Pełna tabela specyfikacji

▷ Parametry charakterystyczne

▷ Parametry funkcjonalne

▷ Parametry ogólne

Jak wybrać odpowiednią jednostkę sterującą komunikacją fotowoltaiczną (NCU)?

1. Wybierz opcję Wydajność komunikacji w oparciu o skalę

Wybierz na podstawie liczby podłączonych TCU.

Projekty fotowoltaiczne na małą skalę:Przy mniejszej liczbie połączeń odpowiedni jest podstawowy model NCU.

Wielkoskalowe elektrownie naziemne:Do obsługi większej liczby połączeń TCU zaleca się NCU o dużej pojemności.

Zalecenia dotyczące konfiguracji:Nie konfiguruj wyłącznie w oparciu o aktualną liczbę urządzeń; zarezerwować pewną pojemność na przyszłą rozbudowę (około 20% zapasu).

2. Zgodność protokołu komunikacyjnego

Na etapie projektowania projektu należy zweryfikować protokoły komunikacyjne TCU, wymagania dotyczące interfejsu SCADA oraz istniejącą architekturę komunikacyjną elektrowni.

Jednostki NCU Ruitai oferują doskonałą kompatybilność protokołów, obsługując RS485, 4G/5G, Modbus RTU, Modbus TCP, Ethernet/IP i inne metody komunikacji.

3. Wybierz Stopień ochrony w oparciu o środowisko witryny

NCU muszą cechować się dużą zdolnością adaptacji do warunków środowiskowych oraz odpornością na wnikanie kurzu i deszczu.

W przypadku dużych projektów fotowoltaicznych zaleca się wybór jednostek o zakresie temperatur pracy od -40°C do +85°C i stopniu ochrony IP65 lub wyższym; powinny także posiadać właściwości przeciwzakłóceniowe i odgromowe.

4. Dopasowanie architektury sieciowej

Konfiguracja NCU musi być zgodna z projektem całej sieci komunikacyjnej PV.

Zalecane do dużych baz fotowoltaicznych:TCU → NCU → Pierścień światłowodowy → SCADA

Zalecane do rozproszonych projektów PV:TCU → NCU → 4G/5G → Platforma chmurowa

Często zadawane pytania

P: Jakie cechy sprzętu zapewniają stabilną i niezawodną pracę w wymagających środowiskach zewnętrznych?

Odp.: System łączy wiele warstw zabezpieczeń, aby zapewnić płynne działanie. Technologia podwójnej kalibracji GPS zapewnia precyzyjne śledzenie i pozycjonowanie, podczas gdy wbudowana bateria zapasowa UPS podtrzymuje działanie najważniejszych funkcji podczas nieoczekiwanych przerw w dostawie prądu.

Dodatkowo kompleksowa ochrona nadprądowa i przeciwprzepięciowa zabezpiecza system przed zakłóceniami w dostawie prądu, zapewniając niezawodną pracę w trudnych warunkach.

P: Czy moduł sterujący komunikacją fotowoltaiczną jest łatwy w instalacji i konfiguracji? A co z długoterminowymi kosztami utrzymania?

O: Tak. System zaprojektowano z myślą o szybkim i wydajnym wdrożeniu, obsługując zarówno konfigurację przy użyciu komputera PC, jak i konfigurację bezprzewodową z włączoną funkcją Bluetooth, co znacznie skraca czas uruchamiania na miejscu.

Po uruchomieniu platforma umożliwia zdalne monitorowanie i widoczność danych w czasie rzeczywistym, a jej konstrukcja o niskim poborze mocy pomaga zmniejszyć wymagania konserwacyjne i obniżyć ogólne koszty operacyjne.

P: Jaki poziom ochrony zewnętrznej zapewnia produkt? Czy wytrzyma trudne warunki atmosferyczne?

O: Absolutnie. Seria NCU charakteryzuje się stopniem ochrony IP65 i odporną na warunki atmosferyczne obudową, zapewniając skuteczną ochronę przed wnikaniem kurzu i wody.

Został zaprojektowany tak, aby wytrzymać ekstremalne temperatury, ostre zimno, mgłę solną i inne wymagające warunki zewnętrzne, zapewniając stabilne i trwałe działanie przez cały okres użytkowania.

P: W jaki sposób zdolność adaptacji AI systemu zwiększa wydajność i niezawodność?

Odp.: Możliwości adaptacyjne sztucznej inteligencji systemu zapewniają wartość na trzy kluczowe sposoby.

Po pierwsze, stale udoskonala strategie śledzenia, wykorzystując dane historyczne i dane pochodzące z czasu rzeczywistego, aby zmaksymalizować uzysk energii.

Po drugie, zapewnia inteligentną ochronę podczas ekstremalnych warunków pogodowych.

Po trzecie, wbudowana autodiagnostyka i funkcje wczesnego ostrzegania pomagają wykryć potencjalne problemy, zanim staną się krytyczne, redukując nieplanowane przestoje i poprawiając niezawodność systemu.

P: W jaki sposób produkt wspiera cyfrowe zarządzanie elektrowniami fotowoltaicznymi?

Odp.: Seria NCU zapewnia wgląd w działanie zakładu w czasie rzeczywistym poprzez ciągłe gromadzenie i przesyłanie danych.

Operatorzy mogą w dowolnym momencie monitorować wydajność trackera, wytwarzanie energii i alerty systemowe za pośrednictwem komputera lub urządzeń mobilnych.

Dzięki obsłudze protokołów MQTT i TCP umożliwia scentralizowane zarządzanie w wielu lokalizacjach, pomagając elektrowniom w przejściu na inteligentniejsze i bardziej zautomatyzowane operacje.
