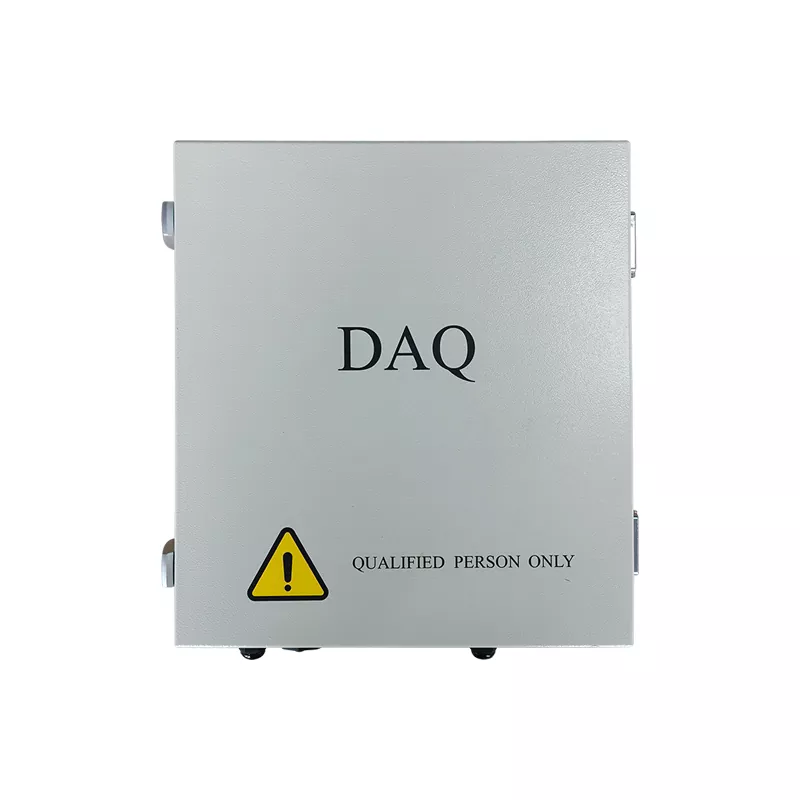

Inteligentna skrzynka komunikacyjna PV

Suzhou Ruitai to niezawodna fabryka, która może zaoferować inteligentną skrzynkę komunikacyjną PV. Nasze produkty z serii NCU zapewniają szybką i stabilną transmisję danych nawet w trudnych warunkach pogodowych na zewnątrz i w skomplikowanych środowiskach zakłóceń elektromagnetycznych.

Po zintegrowaniu z platformą Ruitai SCADA, NCU obsługuje w pełni zautomatyzowaną zdalną obsługę i konserwację. Rozwiązanie to skutecznie zwiększa moc wytwarzania energii i znacznie obniża koszty pracy.

How Does the Suzhou Ruitai NCU Communication Box Operate?

1. Gromadzenie i tłumaczenie masowych danych (warstwa połączenia)

Połączenie fizyczne:Działając jako węzeł danych dla całej elektrowni, NCU łączy setki urządzeń terenowych, w tym jednostki sterujące śledzeniem (TCU), falowniki i stacje monitorowania pogody.

Obsługuje wiele interfejsów komunikacyjnych, takich jak RS485, ZigBee i Bluetooth, aby ustanowić fizyczne połączenia ze wszystkimi urządzeniami.

Konwersja protokołu:Urządzenia różnych producentów (np. falowniki) wykorzystują różne protokoły komunikacyjne, co stwarza bariery kompatybilności. Wyposażona w potężne wbudowane moduły konwersji protokołów, NCU obsługuje główne protokoły, w tym Modbus, TCP/IP i MQTT.

Konwertuje wszelkiego rodzaju heterogeniczne sygnały przemysłowe na ujednolicone standardowe formaty danych, umożliwiając płynną wymianę danych pomiędzy każdym podłączonym urządzeniem.

2. Inteligencja brzegowa do kontroli w czasie rzeczywistym (warstwa obliczeniowa i kontrolna)

Inteligentne podejmowanie decyzji przez sztuczną inteligencję:To jest podstawowa siła UMK. To nie tylko nadajnik sygnału, ale „mózg” posiadający moc obliczeniową.

Integruje zaawansowane algorytmy śledzenia i łączy dane z wbudowanych czujników, takie jak prędkość wiatru i obciążenie śniegiem, aby obliczyć optymalny kąt paneli słonecznych w czasie rzeczywistym.

Odpowiedź na poziomie milisekundy:Dzięki możliwościom przetwarzania brzegowego NCU przetwarza złożone obliczenia lokalnie i wydaje polecenia sterujące w ciągu milisekund.

Natychmiast wysyła polecenia sterujące do TCU w celu dostosowania kąta panelu w celu uzyskania maksymalnej wydajności energetycznej, eliminując opóźnienia spowodowane przetwarzaniem w chmurze.

3. Stabilny i niezawodny szkielet informacyjny (warstwa komunikacyjna)

Transmisja odporna na zakłócenia:W złożonych zewnętrznych środowiskach elektromagnetycznych inteligentna skrzynka komunikacyjna PV oferuje zaawansowaną ochronę odgromową i funkcje przeciwzakłóceniowe, zapewniając szybką, bezpieczną i niezawodną transmisję krytycznych danych do chmury lub centralnego systemu monitorowania.

Bezproblemowa ciągłość danych:W przypadku niestabilności sieci, zdolność obliczeniowa brzegowa NCU umożliwia lokalne buforowanie danych.

Po przywróceniu połączenia dane są automatycznie synchronizowane, zapewniając pełną integralność i brak strat.

4. Ochrona systemu na każdą pogodę (warstwa ochronna)

Precyzyjna kalibracja:System posiada podwójną kalibrację GPS, która stale koryguje pozycjonowanie w czasie rzeczywistym, zapewniając bardzo dokładne śledzenie słońca i optymalną wydajność w każdych warunkach.

Niezawodna ochrona kopii zapasowych:W przypadku nagłej przerwy w dostawie prądu wbudowany UPS bezproblemowo przejmuje kontrolę, utrzymując systemy komunikacji i sterowania online, zapewniając jednocześnie niezbędne operacje i krytyczne dane.

Pełna tabela specyfikacji

▷ Parametry charakterystyczne

▷ Parametry funkcjonalne

▷ Parametry ogólne

Jak zainstalować inteligentną skrzynkę komunikacyjną PV?

1. Wybór miejsca instalacji

Zalecane lokalizacje: Wewnątrz szafy sterowniczej w pobliżu układu fotowoltaicznego, wewnątrz skrzynki komunikacyjnej, w dedykowanej szafie na sprzęt lub w dobrze osłoniętym i chronionym obszarze zewnętrznym.

Wymagania dotyczące miejsca instalacji:

① Unikaj obszarów o silnych zakłóceniach; Trzymaj się z daleka od silników o dużej mocy, sprzętu o wysokiej częstotliwości i linii wysokiego napięcia.

② Miejsce instalacji musi zapewniać dostępność dla personelu, łatwość okablowania, widoczność wskaźników stanu i wygodę podczas przyszłej konserwacji.

③ Musi spełniać wymagania ochrony środowiska.

2. Montaż Urządzenia

W zależności od konstrukcji projektu, NCU można zainstalować w szafie sterowniczej, na ścianie lub w obudowie urządzenia.

Kroki instalacji:

Krok 1: Potwierdź lokalizację instalacji.

Krok 2: Zamocuj urządzenie za pomocą śrub, wsporników montażowych i/lub szyn montażowych.

Krok 3: Sprawdź stan instalacji, aby upewnić się, że urządzenie jest wypoziomowane i stabilne, ma wystarczającą przestrzeń na okablowanie i zapewnia dobre warunki odprowadzania ciepła.

3. Podłączenie zasilania

Podczas instalacji sprawdź zakres napięcia wejściowego, polaryzację zasilania i wymagania dotyczące uziemienia.

Połączenia obejmują wejście zasilania, uziemienie ochronne i ochronę odgromową.

Należy uważać, aby uniknąć odwrotnej polaryzacji, wahań napięcia i pracy bez uziemienia. Ruitai zapewnia kompletne schematy okablowania, instrukcje instalacji i dokumentację techniczną; Oferujemy również wskazówki online lub możemy wysłać na miejsce inżynierów z ponad pięcioletnim doświadczeniem w celu uzyskania pomocy.

4. Połączenie komunikacyjne pomiędzy NCU i TCU

Kluczowym krokiem w instalacji NCU jest nawiązanie komunikacji z TCU.

Typowe połączenie: System śledzenia → TCU → Kabel komunikacyjny → NCU

Zapewnij prawidłowe połączenia linii komunikacyjnych, właściwą konfigurację adresów urządzeń i spójne parametry komunikacji.

5. Połączenie UMK z systemem SCADA

Po podłączeniu sprzętu terenowego należy zintegrować NCU z systemem monitorowania.

UMK → Sieć Ethernet / Światłowód / 4G → Platforma SCADA

Podłącz i uruchom konfigurację sieci, ustawienia adresu IP i mapowanie punktów danych, a następnie wykonaj testy komunikacji.

Często zadawane pytania

P: Czy przerwy w sieci lub dostawie prądu będą miały wpływ na transmisję danych i kontrolę systemu?

Odp.: System zaprojektowano tak, aby obsługiwał takie scenariusze. Urządzenie posiada wbudowany akumulator zapasowy UPS, który zapewnia ciągłą pracę nawet podczas nieoczekiwanych przerw w dostawie prądu. Ponadto jego możliwości przetwarzania brzegowego umożliwiają lokalne buforowanie danych i inteligentną synchronizację.

Zapewnia to stabilne wykonywanie poleceń i raportowanie danych nawet podczas sporadycznych zakłóceń w sieci. Po przywróceniu łączności wszystkie dane są automatycznie synchronizowane z chmurą, zapewniając pełną integralność danych.

P: Czy ta inteligentna skrzynka komunikacyjna PV obsługuje zdalne monitorowanie i diagnostykę usterek?

Odp.: tak, w pełni obsługuje monitorowanie w czasie rzeczywistym i zdalne sterowanie. Po zintegrowaniu z platformą SCADA lub IoT firmy Ruitai operatorzy mogą z łatwością monitorować wydajność całej instalacji bez konieczności przebywania na miejscu.

System umożliwia również zdalną diagnostykę, umożliwiając szybką identyfikację i rozwiązywanie problemów, znacznie ograniczając awarie komunikacji i obniżając ogólne koszty eksploatacji i utrzymania.

P: W jaki sposób zapewnia to, że panele słoneczne są zawsze ustawione pod optymalnym kątem w celu uzyskania maksymalnej wydajności energetycznej?

Odp.: NCU jest wyposażona w zaawansowane algorytmy śledzenia oparte na sztucznej inteligencji i zintegrowane czujniki środowiskowe, w tym wykrywanie wiatru i śniegu.

Stale analizuje warunki w czasie rzeczywistym, aby inteligentnie dostosować kąty paneli w celu optymalnego wytwarzania energii. Ponadto podwójna kalibracja GPS zapewnia precyzyjną dokładność śledzenia, skutecznie poprawiając ogólną efektywność wytwarzania energii przez układ słoneczny.

P: Czy instalacja i konfiguracja są skomplikowane? Czy obsługuje konfigurację mobilną?

Odp.: Proces konfiguracji został zaprojektowany tak, aby był prosty i wydajny. Oprócz standardowej konfiguracji na komputerze, urządzenie obsługuje także konfigurację Bluetooth za pośrednictwem urządzeń mobilnych.

Podczas instalacji i uruchomienia na miejscu parametry można szybko skonfigurować za pomocą smartfona, korzystając z łączności Bluetooth o niskim poborze mocy, co znacznie poprawia wygodę i ogólną wydajność.
