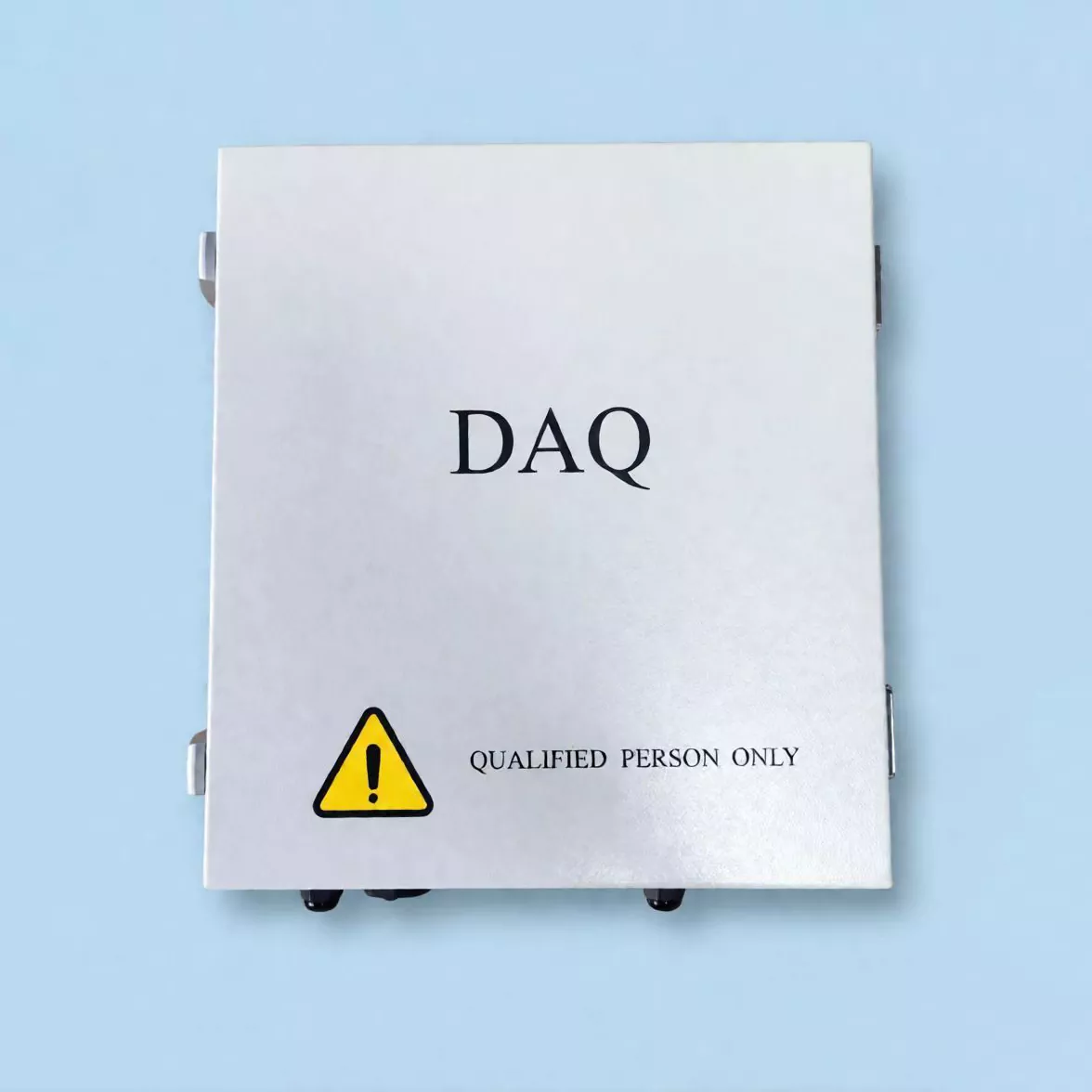

Skrzynka komunikacyjna modułu śledzącego energię słoneczną NCU

Ruitai NCU jest zbudowana w oparciu o samonaprawiającą się światłowodową sieć pierścieniową, z protokołami sieci pierścieniowej, które obsługują odzyskiwanie na poziomie milisekund, wraz z redundancją podwójnego zasilania. Jeśli łącze sieciowe zostanie nieoczekiwanie odłączone lub nastąpi awaria sprzętu, system może automatycznie odbudować ścieżkę komunikacyjną w ciągu milisekund. Umożliwia to płynne przełączanie bez wpływu na działanie, zmniejszając ryzyko przestojów i wspierając nieprzerwaną pracę 24 godziny na dobę, 7 dni w tygodniu w dużych elektrowniach słonecznych.

Kluczowe funkcje i najważniejsze informacje techniczne

1. Precyzyjne śledzenie słońca i monitorowanie mikropogody

Moduł komunikacyjny modułu śledzenia energii słonecznej NCU koordynuje wiele jednostek TCU (jednostek sterujących śledzenia), aby zapewnić dokładne śledzenie słońca.

Integruje również prędkość i kierunek wiatru, natężenie promieniowania i inne czujniki, aby działać jako stacja mikropogodowa.

W połączeniu z inteligentnymi algorytmami śledzenia pomaga zmniejszyć straty spowodowane zacienieniem terenu i poprawić wydajność wytwarzania energii.

2. Inteligentna ochrona na każdą pogodę

Wykorzystując dane pogodowe w czasie rzeczywistym, NCU może automatycznie aktywować tryby ochrony przed wiatrem, śniegiem i gradem oraz przenieść konstrukcje śledzące w bezpieczne miejsce.

W przypadku ekstremalnych warunków pogodowych funkcja ta może zmniejszyć straty majątku spowodowane przez grad, obfite opady śniegu i podobne zdarzenia nawet o 94%.

3. Projekt przemysłowy o wysokiej niezawodności

NCU wykorzystuje chipy klasy przemysłowej i izolowane obwody o stopniu ochrony IP65 do stosowania w wymagających środowiskach, takich jak obszary położone na dużych wysokościach, pustynie i obszary przybrzeżne.

Obsługuje zarówno zasilacze prądu przemiennego, jak i stałego i zawiera zapasową baterię litową, która zapewnia działanie podczas przerw w dostawie prądu lub w nocy.

Szyfrowanie sprzętowe i programowe wraz z izolacją wysokiego i niskiego napięcia pomagają chronić transmisję danych i bezpieczeństwo sprzętu.

4. Łączność wieloprotokołowa

UMK obsługuje wiele technologii komunikacyjnych, w tym Zigbee i M-Bus.

Łączy systemy lokalne z platformami zdalnego monitorowania, takimi jak Smart Cloud i SCADA, umożliwiając przesyłanie danych w czasie rzeczywistym i dostarczanie poleceń.

Pełna tabela specyfikacji

▷ Parametry charakterystyczne

▷ Parametry funkcjonalne

▷ Parametry ogólne

Wartość aplikacji i nasz projekt

Ruitai Intelligent NCU zmniejsza potrzebę ręcznych inspekcji poprzez zdalną diagnostykę usterek oraz funkcje odśnieżania i ochrony przed gradem jednym kliknięciem, pomagając obniżyć koszty eksploatacji i konserwacji.

System został wdrożony w projektach zagranicznych w Stanach Zjednoczonych i Hiszpanii, zapewniając automatyczną ochronę podczas ekstremalnych warunków pogodowych.

Wraz ze SCADA i oprogramowaniem do zdalnej obsługi i konserwacji, NCU wspiera inteligentne zarządzanie w całym procesie operacyjnym, pomagając elektrowniom słonecznym uzyskiwać większą wartość z każdego promienia światła słonecznego.

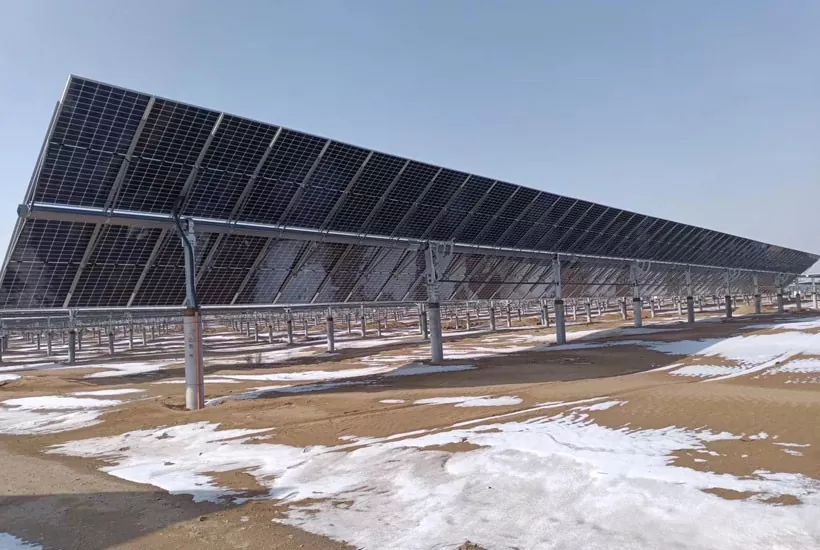

Studium przypadku: Elektrownia słoneczna o mocy 100 MW na skalę użytkową w Teksasie, USA

Projekt ten zlokalizowany jest na Wielkich Równinach Ameryki Północnej, na których często występują silne burze gradowe i ekstremalne wiatry.

W takich warunkach konwencjonalne moduły fotowoltaiczne i konstrukcje trackerów mogą doznać znacznych uszkodzeń, stwarzając poważne ryzyko dla aktywów elektrowni.

Po przyjęciu platformy Ruitai SCADA system wykorzystywał prognozowanie pogody AI i inteligentne algorytmy koordynacji, aby automatycznie reagować na ostrzeżenia o gradzie lub silnym wietrze.

Wysłał polecenia do TCU, które przestawiło moduły słoneczne pod ochronnym kątem nachylenia 60°.

Ta proaktywna strategia ochrony przed ekstremalnymi warunkami pogodowymi zmniejszyła roczne straty aktywów fotowoltaicznych o 94%, gdy w elektrownię uderzył grad o średnicy większej niż 50 mm, zmieniając reakcję zakładu z biernej kontroli uszkodzeń na aktywne zapobieganie ryzyku.

Dlaczego warto wybrać Ruitai?

Ruitai specjalizuje się w badaniach i rozwoju oraz stosowaniu systemów sterowania śledzeniem fotowoltaiki. Wychodząc naprzeciw potrzebie inteligentnego zarządzania w dużych elektrowniach fotowoltaicznych, stale zwiększamy nasze możliwości w zakresie algorytmów sterowania, technologii komunikacji i integracji systemów.

Oprócz modułu komunikacyjnego Solar Tracker (NCU) oferujemy kompleksowy zestaw rozwiązań, w tym TCU, inteligentne platformy monitorujące PV SCADA i inteligentne roboty czyszczące energię słoneczną.

Nasz sprzęt charakteryzuje się stopniem ochrony IP65/IP66 i działa niezawodnie w szerokim zakresie temperatur od -40°C do +70°C. Zaprojektowane z myślą o ochronie odgromowej, nasze produkty są zbudowane tak, aby wytrzymać różnorodne i wymagające środowiska, w których zlokalizowane są elektrownie fotowoltaiczne.

Wspierani przez ponad 20 praw własności intelektualnej, certyfikaty ISO 9001 i CE, prawa autorskie do oprogramowania i raporty z testów niezależnych agencji, takich jak HTW, nawiązaliśmy partnerstwa projektowe w ponad 50 krajach i regionach. Świadczymy długoterminowe usługi, w tym zdalne monitorowanie, diagnostykę usterek, aktualizacje oprogramowania i szkolenia w zakresie obsługi i utrzymania.

Często zadawane pytania

P: NCU wskazuje normalną komunikację, jednak niektóre trackery nie poruszają się po wydaniu poleceń; jak mam rozwiązać ten problem?

Odp.: Ten typ „fałszywej komunikacji” (gdzie system wydaje się być podłączony, ale nie uruchamia się) jest zwykle powodowany przez następujące czynniki:

Zablokowanie mechaniczne TCU: Awaria silnika lub skrzyni biegów; chociaż TCU może nadal wysyłać sygnały „bicia serca”, nie może wykonywać ruchów fizycznych.

Niewystarczające zasilanie: Silniki trackerów pobierają wysoki prąd rozruchowy po uruchomieniu. Jeśli kable zasilające są zbyt długie lub mają niewystarczający przekrój poprzeczny, spadki napięcia na zacisku TCU mogą uniemożliwić uruchomienie silnika, nawet jeśli NCU wydało polecenie.

Konflikt poleceń: Sprawdź, czy inne systemy (takie jak SCADA lub lokalny interfejs HMI) jednocześnie wydają sprzeczne polecenia.

P: Czy podczas okablowania magistrali RS485 mogę używać dowolnych połączeń rozgałęzionych typu T?

O: Nie. Magistrala RS485 musi wykorzystywać topologię łańcuchową. Rozgałęzienie T powoduje poważne odbicia sygnału, co prowadzi do wysoce niestabilnej komunikacji.

Jeśli warunki lokalizacyjne wymagają rozgałęzienia, w punkcie rozgałęzienia należy zainstalować wzmacniacz lub koncentrator RS485.

P: Czy NCU może współpracować z systemem AGC/AVC elektrowni?

O: Tak. W dużych elektrowniach, gdy sieć wymaga ograniczenia, system AGC/AVC przesyła polecenia ograniczenia mocy do NCU.

Po otrzymaniu tych poleceń NCU może dostosować kąty trackera, aby osiągnąć aktywne zmniejszenie mocy na poziomie sprzętowym; podejście to lepiej zabezpiecza stabilność sieci w porównaniu do zwykłego ograniczania mocy wyjściowej falownika.
