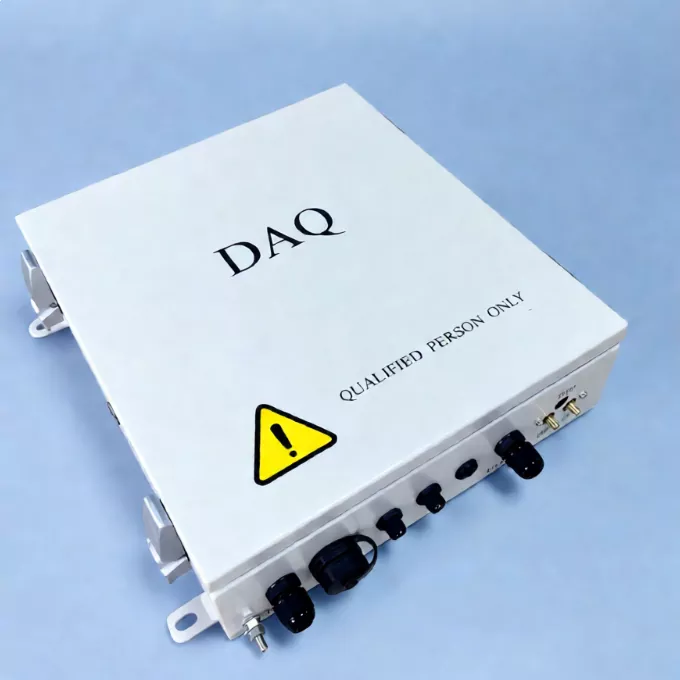

Skrzynka komunikacyjna do fotowoltaiki słonecznej

W złożonych i zmieniających się środowiskach zewnętrznych sieć komunikacyjna stanowi podstawę stabilnej pracy elektrowni słonecznej i wydajnej transmisji danych.

Jako rdzeń komunikacji w instalacji, moduł komunikacyjny Solar PV oferowany przez fabrykę Suzhou Ruitai zapewnia wydajną koordynację na granicy urządzenia i chmury oraz zoptymalizowaną architekturę bazową, aby zapewnić niezawodne wsparcie komunikacyjne dla dużych elektrowni słonecznych, pomagając zamienić każdy promień światła słonecznego w niezawodne zyski.

Podstawowe przełomy technologiczne

1. Niezawodna sieć i redundantne łącza komunikacyjne

Jednostka NCU obsługuje redundantne kanały przewodowe, w tym światłowody i RS485, a także kanały bezprzewodowe, takie jak 5G i widmo rozproszone ze zmianą częstotliwości.

Przełączanie po awarii jednopunktowej następuje w ciągu 100 ms. Komunikacja RS485 wykorzystuje okablowanie łańcuchowe i ekranowaną skrętkę dwużyłową wraz z rezystorami końcowymi 120 Ω i uziemieniem ≤4 Ω w celu zmniejszenia odbić sygnału i zakłóceń elektromagnetycznych w warstwie fizycznej.

2. Przetwarzanie brzegowe i aktualizacje protokołów

Filtrowanie i agregacja danych po stronie brzegowej przesyła tylko nieprawidłowe wartości i dane zagregowane, redukując niepotrzebny ruch. Tradycyjne protokoły odpytywania są stopniowo zastępowane protokołami IoT typu „publikuj i subskrybuj”, takimi jak MQTT.

W połączeniu z dedykowaną akceleracją sprzętową ASIC, czas reakcji na polecenia sterujące zostaje skrócony z sekund do milisekund.

3. Algorytmy ochrony dynamicznej oparte na sztucznej inteligencji

NCU wykorzystuje algorytmy sztucznej inteligencji, w tym SuperTrack, do analizy danych dotyczących cieniowania i natężenia promieniowania dwustronnego oraz ciągłego ulepszania wydajności śledzenia.

Monitorując lokalne warunki pogodowe co 0,5 sekundy, oblicza najlepszy kąt śledzenia, aby uchwycić więcej energii słonecznej.

4. Dwukierunkowa adaptacyjna ochrona przed wiatrem

NCU wykorzystuje trzy progi prędkości wiatru, takie jak 10 m/s, 12 m/s i 15 m/s, aby dostosować pozycję modułu śledzącego na podstawie prędkości i kierunku wiatru w czasie rzeczywistym. Może przesuwać tracker pod wiatr lub przechowywać go pod bezpiecznym kątem 5°.

Gdy prędkość wiatru utrzymuje się na bezpiecznym poziomie, np. ≤8 m/s, przez pięć minut, system automatycznie powraca do trybu śledzenia.

Dlaczego duże elektrownie słoneczne potrzebują skrzynki komunikacyjnej do fotowoltaiki?

1. Niższe koszty obsługi i konserwacji

W NCU zastosowano sprzęt klasy przemysłowej o zakresie temperatur roboczych od -40°C do 85°C i stopniu ochrony IP65. Został zaprojektowany do niezawodnej pracy przy silnym wietrze, wiejącym piasku i wysokich zakłóceniach elektromagnetycznych.

Przetwarzanie brzegowe umożliwia szybsze podejmowanie decyzji lokalnych, jednocześnie zmniejszając wymagania dotyczące transmisji danych i opóźnienia w sieci.

2. Śledzenie AI w celu generowania wyższej mocy

Jako jednostka sterująca do śledzenia opartego na sztucznej inteligencji, NCU wykorzystuje dane pogodowe i dane dotyczące ciągów fotowoltaicznych w czasie rzeczywistym, aby uniknąć zacienienia i obliczyć najlepszy kąt śledzenia.

Pomaga to poprawić ogólne wytwarzanie energii w złożonym terenie i warunkach rozproszonego światła.

3. Proaktywna ochrona zasobów

NCU pełni także funkcję mikrostacji pogodowej i jednostki zabezpieczającej. Podczas silnego wiatru, obfitych opadów śniegu, gradu i innych ekstremalnych warunków pogodowych automatycznie aktywuje tryby ochrony na poziomie strefy, w tym trzystopniową ochronę przed wiatrem i pozycje chroniące przed gradem pod dużym kątem, aby zapobiec uszkodzeniu modułu fotowoltaicznego i deformacji trackera.

4. Łączność wieloprotokołowa

NCU obsługuje ponad 200 głównych protokołów komunikacyjnych, w tym Modbus i IEC 104.

Jest kompatybilny z falownikami, stacjami pogodowymi i rejestratorami danych różnych marek, takimi jak Smart Logger, umożliwiając jednolitą integrację sprzętu wielu marek.

Pełna tabela specyfikacji

▷ Parametry charakterystyczne

▷ Parametry funkcjonalne

▷ Parametry ogólne

Niezawodne wsparcie posprzedażowe

Inteligentna kontrola i konserwacja predykcyjna

Aby wcześnie zidentyfikować potencjalne problemy, do lokalizowania starzejących się kabli i przegrzewających się punktów połączeń wykorzystuje się skanowanie w podczerwieni i przetwarzanie brzegowe za pomocą dronów.

Sztuczna inteligencja monitoruje prąd, napięcie i stan komunikacji w czasie rzeczywistym, aby wykryć usterki, zanim się eskalują.

Oprogramowanie sprzętowe OTA i rutynowa konserwacja

Aktualizacje oprogramowania sprzętowego są dostarczane co sześć miesięcy w celu usunięcia luk w zabezpieczeniach oprogramowania i ulepszenia algorytmów.

Rutynowe kontrole obejmują porty komunikacyjne, złącza kabli sieciowych i moduły ochrony odgromowej.

Wielopoziomowe reagowanie kryzysowe

Jeśli komunikacja z NCU zostanie całkowicie utracona podczas normalnych słonecznych warunków, personel O&M może ocenić, czy przełączyć się na lokalny tryb automatyczny, czy na stały optymalny kąt pochylenia.

Podczas ekstremalnych warunków pogodowych natychmiast uruchamiane są procedury awaryjne, aby przenieść urządzenia śledzące w bezpieczne miejsce za pomocą ręcznej obsługi na miejscu lub zapasowego łącza komunikacyjnego.

Często zadawane pytania

P: W jaki sposób moduł komunikacyjny Solar PV współpracuje z systemem SCADA, aby umożliwić inteligentną obsługę i konserwację?

Odp.: Działając jako lokalna bramka danych, moduł komunikacyjny Solar PV przesyła dane operacyjne sprzętu do SCADA.

Proces obejmuje: Monitorowanie stanu sprzętu → Analizę danych → Alarmy o anomaliach → Obsługa eksploatacyjna i konserwacyjna.

Na przykład, gdy TCU wykryje anomalię w śledzeniu, dane są przesyłane do NCU, która następnie przesyła je do SCADA w celu wygenerowania alertu, umożliwiając personelowi obsługi i konserwacji wykonanie zdalnej diagnostyki.

P: Dlaczego duże projekty fotowoltaiczne wymagają NCU zamiast bezpośredniego połączenia z TCU?

Odp.: Bezpośrednie podłączenie do wszystkich jednostek TCU skutkowałoby skomplikowanym okablowaniem komunikacyjnym, nadmierną liczbą węzłów sieci i trudną konserwacją systemu.

Korzystanie z jednostki NCU umożliwia scentralizowane zarządzanie wieloma jednostkami TCU, co skutkuje jaśniejszą strukturą sieci, stabilniejszą transmisją danych i łatwiejszą przyszłą rozbudową.

P: Czy UMK wymaga regularnej konserwacji?

O: Tak. Zalecane zadania konserwacyjne obejmują:

1. Sprawdzenie statusu komunikacji

2. Sprawdzanie dzienników alarmów sprzętu

3. Sprawdzenie niezawodności okablowania

4. Kontrola plomb ochronnych

5. Aktualizacja wersji oprogramowania

6. Tworzenie kopii zapasowych parametrów konfiguracyjnych
