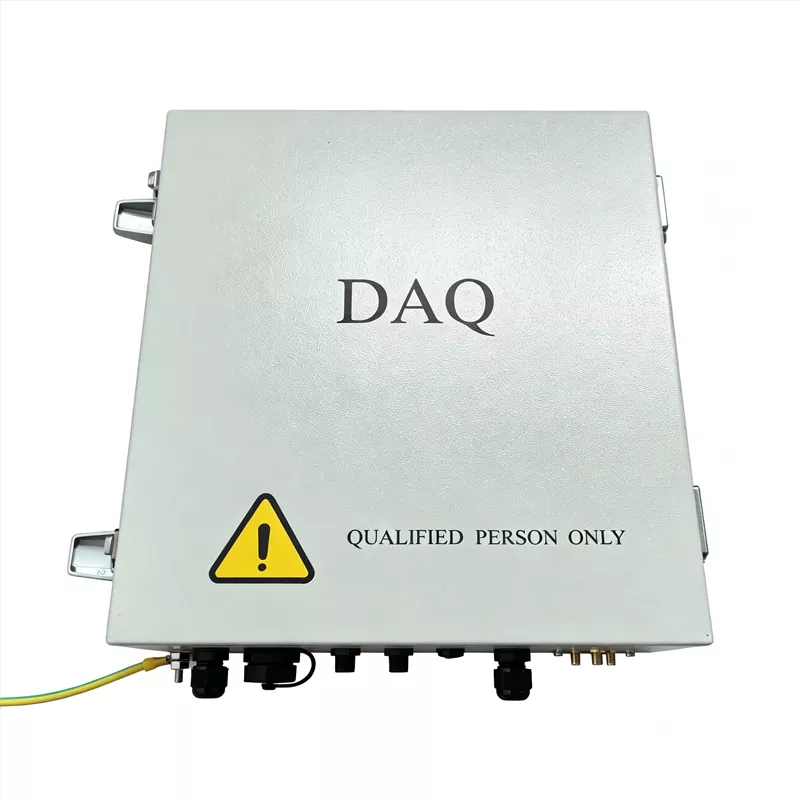

Inteligentna skrzynka komunikacyjna do systemów solarnych

Ruitai może zaoferować inteligentną skrzynkę komunikacyjną do sieci komunikacyjnych i systemów śledzenia energii słonecznej w dużych elektrowniach słonecznych. Zbudowany z myślą o trudnych warunkach zewnętrznych i silnych zakłóceniach elektromagnetycznych, wyposażony jest w sprzęt klasy przemysłowej, szeroki zakres temperatur roboczych od -40°C do 85°C, stopień ochrony IP65 i odporność EMC na poziomie 4.

Oprócz funkcji bramy komunikacyjnej, NCU służy jako podstawowa jednostka wykonawcza do śledzenia energii słonecznej opartej na sztucznej inteligencji i ochrony aktywów.

Jaka jest podstawowa funkcja inteligentnej skrzynki komunikacyjnej Solar?

W hierarchicznej architekturze sterowania elektrowni fotowoltaicznej (PV) inteligentna skrzynka komunikacyjna (NCU) odgrywa kluczową rolę w łączeniu systemów wyższego i niższego poziomu:

Upstream (podłączenie do systemów SCADA/chmura): Przesyła stan operacyjny sprzętu na wyznaczonym obszarze do centralnego centrum monitorowania zakładu (system SCADA) za pośrednictwem przemysłowych światłowodowych sieci pierścieniowych, Ethernetu (Modbus TCP, IEC 60870-5-104) lub sieci 4G/5G.

Dalsza część (podłączenie do TCU/robotów czyszczących): NCU centralnie steruje – za pośrednictwem połączeń bezprzewodowych (np. LoRa, Zigbee) lub przewodowych (RS485) – dziesiątkami do setek TCU (jednostek sterujących trackerami) i w pełni zautomatyzowanymi robotami czyszczącymi PV na danym obszarze.

Pełna tabela specyfikacji

▷ Parametry charakterystyczne

▷ Parametry funkcjonalne

▷ Parametry ogólne

Śledzenie energii słonecznej zasilane sztuczną inteligencją do precyzyjnej kontroli stref

Inteligentna skrzynka komunikacyjna do systemów solarnych umożliwia inteligentne śledzenie nasłonecznienia nie za pomocą pojedynczego urządzenia, ale jako koncentrator sterowania na poziomie strefy i most komunikacyjny.

Zbieranie danych w czasie rzeczywistym:Łączy się i zarządza TCU w każdej strefie, zbierając w czasie rzeczywistym dane dotyczące kąta modułu, wytwarzania energii, prędkości wiatru, natężenia promieniowania i innych danych mikropogodowych.

Kontrola śledzenia AI:Algorytmy AI analizują zacienienie, zachmurzenie i inne czynniki pogodowe, aby obliczyć optymalny kąt śledzenia i automatycznie wysyłać polecenia, pomagając zmaksymalizować wychwytywanie energii.

Ochrona przed ekstremalnymi warunkami pogodowymi:W przypadku wykrycia silnego wiatru, obfitych opadów śniegu lub innych ekstremalnych warunków pogodowych, NCU może automatycznie aktywować trzystopniową ochronę przed wiatrem, pozycję chroniącą przed gradem pod dużym kątem lub tryb usuwania śniegu jednym kliknięciem, aby chronić bezpieczeństwo sprzętu.

Bezproblemowe przełączanie wielu trybów:Obsługuje zdalne i precyzyjne sterowanie poprzez tryb SDS, tryb automatyczny, tryb ręczny i tryb konserwacji.

Architektura Device-Edge-Cloud z obsługą wielu protokołów

NCU pracuje w warstwie brzegowej systemu. Działa wydajnie z TCU za pośrednictwem Zigbee i wysyła dane do platform SCADA, oprogramowania do zdalnej obsługi i konserwacji oraz aplikacji mobilnych. Obsługuje Modbus, IEC 60870-5-104, MQTT i inne protokoły komunikacyjne, umożliwiając konwersję danych lokalnych do formatów wymaganych przez systemy dyspozytorskie.

NCU przetwarza dane lokalnie, aby zmniejszyć obciążenie chmury dzięki możliwościom przetwarzania brzegowego. Obejmuje również szyfrowanie sprzętowe i programowe, a także moduł szyfrowania pionowego, aby zapewnić bezpieczną transmisję danych.

Standaryzowane wsparcie posprzedażowe

Po wymianie modułu NCU należy go ponownie skonfigurować, aby pasował do systemu. Ruitai zapewnia kompletne rozwiązanie w zakresie obsługi i konserwacji:

Automatyczna konfiguracja:Parametry konfiguracyjne można wdrożyć za pośrednictwem aplikacji mobilnej lub komputera, co ogranicza pracę ręczną i ryzyko błędów.

Dokładne mapowanie i uruchamianie:System wysyła polecenia dotyczące kąta i porównuje je z rzeczywistymi kątami obrotu, aby dokładnie odwzorować NCU, TCU i panele fotowoltaiczne.

Aktualizacje oprogramowania sprzętowego i procedury bezpieczeństwa:Aktualizacje jednym kliknięciem najnowszego oficjalnego oprogramowania sprzętowego pomagają rozwiązać problemy ze zgodnością. Wszystkie prace odbywają się zgodnie z procedurami bezpieczeństwa, łącznie z użyciem izolowanych narzędzi. Po wymianie funkcja „Auto Search” inteligentnej platformy O&M potwierdza, że ​​moduł jest podłączony.

Często zadawane pytania

P: Co dzieje się z trackerem, gdy inteligentna skrzynka komunikacyjna Solar traci moc? Czy jest zasilanie rezerwowe?

Odp.: Wykorzystuje wbudowaną lub zewnętrzną zapasową baterię litową (zalecana pojemność ≥ 7Ah), aby moduł komunikacyjny działał przez kilka godzin po przerwie w zasilaniu, zapewniając możliwość odbierania i wykonywania poleceń awaryjnego przechowywania.

Należy pamiętać, że akumulator zasila jedynie systemy komunikacji i sterowania, a nie silniki. Zaleca się sparowanie tego z panelem ładowania słonecznego w celu ładowania podtrzymującego akumulatora, szczególnie w odległych obszarach, w których nie ma dostępu do sieci.

P: Czy NCU może obsługiwać zdalne aktualizacje oprogramowania sprzętowego?

Odp.: Jednostki NCU głównych marek obsługują zdalne aktualizacje OTA (Over-the-Air), umożliwiając wdrażanie nowego oprogramowania sprzętowego za pośrednictwem systemów SCADA lub platform chmurowych bez interwencji na miejscu. Zaleca się zweryfikowanie tej możliwości podczas wyboru produktu, aby zapewnić w przyszłości dostęp do optymalizacji algorytmów śledzenia, poprawek błędów i poprawek bezpieczeństwa.

P: Jaki jest zakres temperatur pracy NCU?

Odp.: NCU Ruitai działa w zakresie od -40°C do +70°C i posiada stopień ochrony IP65, dzięki czemu nadaje się do ekstremalnych środowisk, takich jak pustynie o wysokiej temperaturze i regiony mroźne.

Jednakże szczególną uwagę należy zwrócić w następujących sytuacjach:

Pustynie o wysokiej temperaturze: Zapewnij odpowiednie odprowadzanie ciepła z obudowy i unikaj bezpośredniego światła słonecznego; w razie potrzeby zamontuj osłonę przeciwsłoneczną.

Lodowe regiony: Weź pod uwagę działanie zapasowej baterii litowej w niskich temperaturach i wybierz model przystosowany do niskich temperatur.

Obszary przybrzeżne (mgła solna): Stosować obudowy ze stali nierdzewnej lub nakładać powłoki antykorozyjne.
