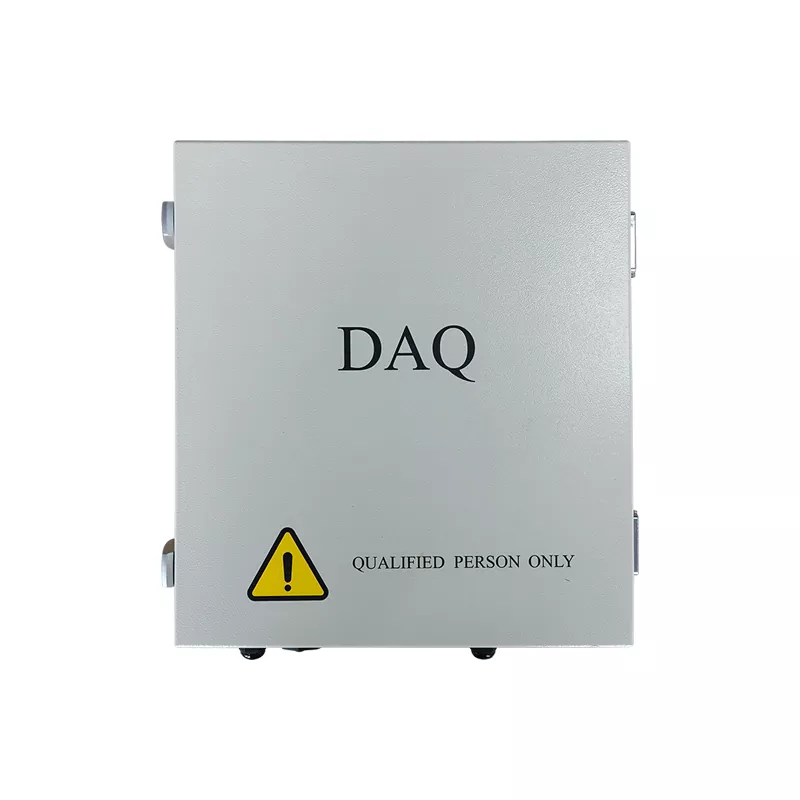

Inteligentna jednostka komunikacji słonecznej

Inteligentny moduł komunikacji słonecznej firmy Suzhou Ruitai został zaprojektowany w celu zapewnienia niezawodnej komunikacji z elektrownią słoneczną w złożonych środowiskach zewnętrznych. Solidna architektura systemu umożliwia pracę 24 godziny na dobę, 7 dni w tygodniu, a przyjazna dla użytkownika konstrukcja i kompleksowe wsparcie posprzedażowe upraszczają obsługę i konserwację oraz zmniejszają koszty pracy w całym cyklu życia elektrowni słonecznej.

Co to jest inteligentna jednostka komunikacji słonecznej?

Inteligentna jednostka komunikacji słonecznej (NCU) to urządzenie komunikacyjne i zarządzające w systemach śledzenia fotowoltaicznych (PV) i inteligentnych architekturach sterowania PV. Odpowiada przede wszystkim za agregację danych z urządzeń obiektowych, zarządzanie komunikacją i przekazywanie poleceń sterujących, umożliwiając w ten sposób wymianę danych pomiędzy urządzeniami obiektowymi a systemami monitorowania wyższego poziomu (takimi jak SCADA, platformy IoT czy systemy zarządzania energią).

W dużych elektrowniach fotowoltaicznych ogromna liczba systemów śledzenia energii słonecznej, modułów fotowoltaicznych, czujników i sprzętu pomocniczego – rozmieszczonych na rozległych obszarach – wymaga stabilnej i niezawodnej sieci komunikacyjnej do zapewnienia łączności.

Działając jako węzeł komunikacji i sterowania w terenie, NCU centralnie zarządza danymi z wielu TCU i innych inteligentnych urządzeń, przesyłając te informacje do centralnej platformy monitorowania, jednocześnie otrzymując polecenia sterujące zaplecza, aby ułatwić inteligentne zarządzanie systemem fotowoltaicznym.

W prostych słowach:

TCU steruje pracą urządzeń, natomiast KIK zarządza komunikacją i transmisją danych.

W inteligentnym systemie sterowania PV Ruitai – który podąża ścieżką Urządzenia polowe → NCU → Platforma SCADA → Centrum O&M – NCU służy jako krytyczny most komunikacyjny.

Jak działa inteligentna jednostka komunikacji słonecznej?

1. Pozyskiwanie i agregacja danych

UMK najpierw odbiera dane z wielu urządzeń znajdujących się na miejscu.

Zebrane informacje obejmują dane systemu śledzenia, aktualne kąty śledzenia, stan pracy silnika, położenie konstrukcji montażowej, stan usterek, dane środowiskowe i inne.

Dane z wielu urządzeń są agregowane przez NCU, zmniejszając w ten sposób obciążenie komunikacyjne, które w przeciwnym razie wynikałoby z bezpośredniego połączenia dużej liczby urządzeń z systemem zaplecza.

2. Konwersja protokołu komunikacyjnego

Różne urządzenia mogą wykorzystywać różne protokoły komunikacyjne; UMK dokonuje adaptacji protokołu, umożliwiając tym różnorodnym urządzeniom wymianę danych z systemem SCADA.

3. Przesyłanie danych do systemu SCADA

Przetworzone dane są przesyłane za pośrednictwem sieci do systemu PV SCADA, umożliwiając personelowi O&M zdalne monitorowanie stanu działania sprzętu, alarmów usterek, danych historycznych i wydajności systemu.

4. Odbiór poleceń pilota

Oprócz przesyłania danych, NCU otrzymuje polecenia sterujące z systemu zaplecza, umożliwiając aktualizację parametrów operacyjnych, dostosowywanie strategii sterowania, wykonywanie operacji zarządzania sprzętem i ułatwianie zdalnej konserwacji.

Pełna tabela specyfikacji

▷ Parametry charakterystyczne

▷ Parametry funkcjonalne

▷ Parametry ogólne

Porównanie: NCU vs. TCU

TCU wykonuje działania i steruje obrotem konstrukcji montażowej PV.

UMK zarządza komunikacją, łączy wiele TCU i wymienia dane z systemem SCADA.

Razem tworzą inteligentny system śledzenia fotowoltaiki, który umożliwia precyzyjne śledzenie, gromadzenie danych oraz zdalną obsługę i konserwację.

Kompleksowe usługi posprzedażne Ruitai

Aby zapewnić długoterminową, stabilną pracę elektrowni słonecznych, Suzhou Ruitai zapewnia kompleksowe wsparcie posprzedażowe i techniczne.

Modułowa wymiana podczas pracy i automatyczne wdrażanie:Inteligentna jednostka komunikacji słonecznej umożliwia wygodną wymianę modułów. Po podłączeniu nowego modułu parametry konfiguracyjne można wdrożyć automatycznie za pośrednictwem urządzenia mobilnego, eliminując skomplikowane ręczne uruchamianie i umożliwiając działanie typu plug-and-play.

Inteligentna diagnostyka i oprogramowanie sprzętowe OTA:Zdalne aktualizacje oprogramowania sprzętowego pomagają usuwać potencjalne błędy i optymalizować algorytmy. Po wymianie modułu system automatycznie przeprowadza testy porównawcze kątów i odbudowuje skojarzenia urządzeń, aby zachować dokładność sterowania.

Ochrona bezpieczeństwa i zgodności:System łączy izolację wysokiego i niskiego napięcia z szyfrowaniem sprzętowym i programowym, aby chronić polecenia wysyłki sieci i krytyczne dane elektrowni słonecznej przed zagrożeniami cybernetycznymi.

Indywidualne rozwiązania systemowe:Suzhou Ruitai oferuje elastyczne konfiguracje sieci dostosowane do elektrowni słonecznych różnej wielkości, w tym rozwiązania „TCU – Inverter – Smart Logger” i „TCU – NCU – Smart Logger”. Dedykowany zespół inżynierów zapewnia wsparcie techniczne od instalacji i uruchomienia po zdalną obsługę i konserwację.
