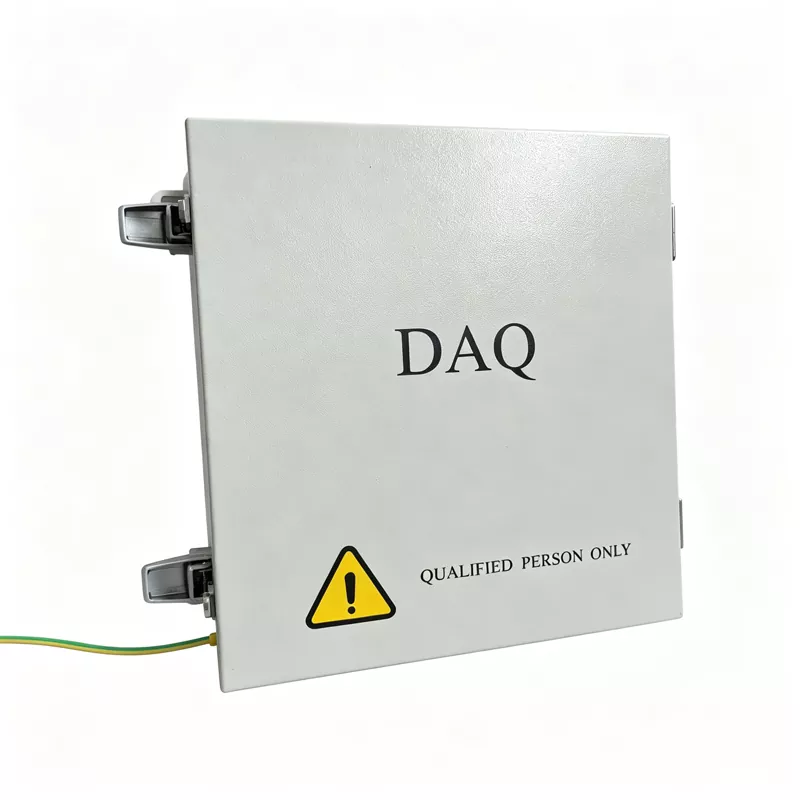

Jednostka komunikacji fotowoltaicznej

Ruitai to niezawodny producent fotowoltaicznych jednostek komunikacyjnych, które integrują gromadzenie danych po stronie urządzenia, przetwarzanie po stronie krawędzi i wysyłanie w chmurze.

Na poziomie urządzenia konwersja protokołów klasy przemysłowej łączy starszy sprzęt z sieciami IP, pomagając wyeliminować silosy danych. Na poziomie brzegowym lokalne buforowanie danych i inteligentne filtrowanie zmniejszają obciążenie transmisji sieciowej.

W chmurze scentralizowane gromadzenie danych i inteligentna analiza wspierają elektrownię słoneczną, która jest widoczna, niezawodna, łatwa w zarządzaniu i sterowaniu.

Architektura produktu

1. Podwójne zasilanie i zasilanie awaryjne

Moduł komunikacji fotowoltaicznej obsługuje zarówno zasilacze prądu przemiennego, jak i stałego i zawiera zapasową baterię litową.

W przypadku przerwy w zasilaniu sieciowym utrzymuje podstawowe funkcje komunikacyjne i sterujące, aby zapobiec utracie danych i przerwom w wydawaniu poleceń.

2. Ochrona i izolacja klasy przemysłowej

Chipy klasy przemysłowej, izolowane obwody i obudowa IP65 pomagają chronić przed zakłóceniami elektromagnetycznymi, kondensacją i ekstremalnymi temperaturami, zmniejszając ryzyko awarii lub uszkodzenia modułu komunikacyjnego w trudnych warunkach.

3. Bezpieczna szyfrowana komunikacja

Szyfrowanie sprzętowe i programowe wraz z izolacją wysokiego i niskiego napięcia pomagają chronić polecenia sterujące przed manipulacją lub przechwyceniem oraz zapewniają bezpieczne zdalne sterowanie elektrownią słoneczną.

Pełna tabela specyfikacji

▷ Parametry charakterystyczne

▷ Parametry funkcjonalne

▷ Parametry ogólne

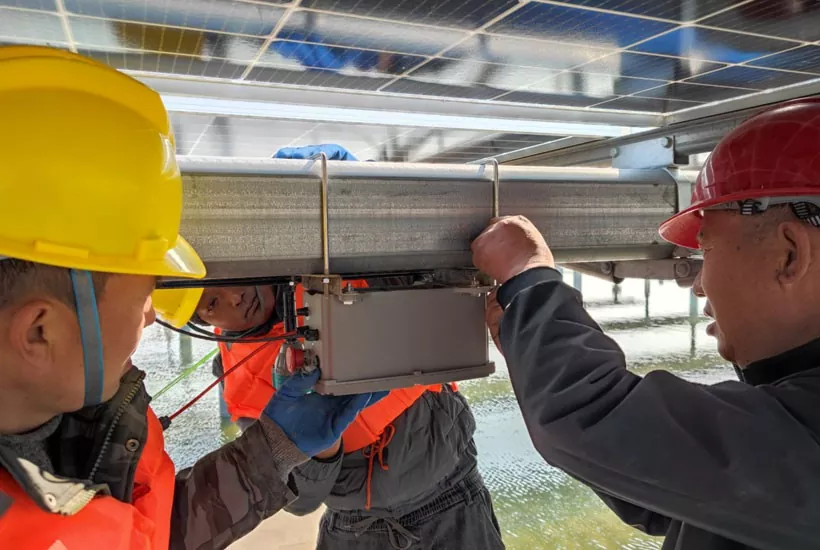

Standaryzowane rozwiązywanie problemów i konserwacja zapobiegawcza NCU

Aby zapewnić długoterminową stabilną pracę fotowoltaicznej jednostki komunikacyjnej Ruitai, zapewniamy ustandaryzowany system rozwiązywania problemów i konserwacji zapobiegawczej, który pomaga personelowi O&M szybko identyfikować i rozwiązywać problemy.

Faza 1: Wstępna inspekcja na miejscu (kontrola wizualna, zapachowa i pomiarowa)

Kontrola wizualna i stanu:Sprawdź obudowę NCU pod kątem uszkodzeń, przedostania się wody lub kondensacji. Sprawdź elementy wewnętrzne pod kątem śladów przepaleń lub spuchniętych kondensatorów. Sprawdź wskaźniki na panelu, w tym lampki zasilania, komunikacji i usterek, a następnie zapoznaj się z instrukcją obsługi urządzenia, aby potwierdzić kod usterki.

Kontrola połączenia fizycznego:Sprawdź, czy kable sieciowe, kable RS485 i złącza światłowodowe pomiędzy NCU, komputerem głównym i TCU są luźne. Odłącz złącza i sprawdź czy piny nie są zaczernione lub utlenione. Jeśli to konieczne, wyczyść je odpowiednim środkiem czyszczącym, a następnie podłącz je ponownie i zabezpiecz.

Test zasilania:Za pomocą multimetru zmierz napięcie zasilania modułu komunikacyjnego (DC 12 V/24 V) i upewnij się, że mieści się ono w zakresie znamionowym, z dopuszczalnymi wahaniami ±10%. Sprawdź, czy nie przepaliły się odpowiednie bezpieczniki i sprawdź, czy nie występują zwarcia lub ryzyko przeciążenia.

Faza 2: Kontrola parametrów i konfiguracji (weryfikacja, przegląd, aktualizacja)

Kontrola parametrów komunikacji:Zapoznaj się z instrukcją urządzenia, aby potwierdzić, że protokół komunikacyjny pomiędzy NCU a platformą monitorowania, taki jak Modbus RTU/TCP, wraz z ustawieniami szybkości transmisji i parzystości, są prawidłowo dopasowane. Sprawdź adres IP urządzenia, adres stacji lub adres węzła, aby upewnić się, że nie ma konfliktów sieciowych i że topologia sieci jest prawidłowa.

Kontrola wersji oprogramowania sprzętowego:Zaloguj się do systemu i sprawdź aktualną wersję oprogramowania NCU. Jeśli występują znane błędy lub problemy ze zgodnością, skontaktuj się z producentem w celu uzyskania najnowszej aktualizacji oprogramowania sprzętowego.

Faza 3: Profesjonalne testowanie i weryfikacja wymiany (wyślij, odbierz, zamień)

Test łącza danych:Użyj narzędzia do debugowania portu szeregowego, aby wysłać polecenia testowe do NCU i sprawdzić, czy zwraca regularny strumień danych szesnastkowych. Ocena wyniku: Zniekształcone dane lub odpowiedź typu all-FF zwykle wskazują na problem z połączeniem fizycznym lub zakłóceniami. Dane, które zostały odebrane, ale nie mogą zostać zdekodowane, zwykle wskazują na problem z konfiguracją protokołu.

Weryfikacja krzyżowa:Jeżeli powyższe kontrole wypadły prawidłowo, wymienić podejrzany moduł komunikacyjny lub płytę główną NCU na znaną, działającą jednostkę tego samego modelu. Jeśli po wymianie komunikacja zostanie przywrócona, oryginalny sprzęt zostanie uznany za wadliwy i powinien zostać zwrócony do fabryki w celu naprawy lub zezłomowany.

Faza 4: Ocena środowiska i zakłóceń (zapobieganie, wykrywanie, pomiary)

Kontrola zakłóceń elektromagnetycznych:Upewnij się, że ekranowanie kabla komunikacyjnego jest prawidłowo uziemione i że kable komunikacyjne nie są prowadzone wzdłuż linii wysokiego napięcia. W przypadku komunikacji RS485 sprawdź, czy przewody A/B są prawidłowo podłączone i czy na obu końcach magistrali zainstalowano rezystory końcowe 120 Ω.

Kontrola ochrony środowiska:Sprawdź, czy paski uszczelniające obudowy są zestarzałe, aby zapobiec kondensacji powodującej drobne zwarcia na płytce drukowanej. Upewnij się, że temperatura robocza mieści się w zakresie przemysłowym, aby uniknąć przestojów spowodowanych wysokimi lub niskimi temperaturami.

Faza 5: Obsługa aktualizacji i nagrywanie

Wsparcie producenta:Jeśli problem pozostaje nierozwiązany po pierwszych czterech fazach, zapisz wszystkie szczegóły usterki, w tym stan wskaźników, kody błędów i komunikaty testowe. Skontaktuj się z zespołem pomocy technicznej producenta w celu sprawdzenia i naprawy na poziomie chipa.

Dokumentacja zlecenia pracy:Wypełnij formularz protokołu rozwiązywania problemów NCU, podając etapy kontroli, model części zamiennej i ostateczne rozwiązanie. Prześlij dokument do inteligentnej platformy obsługi i konserwacji w celu archiwizacji.

Typowe błędy i rozwiązania

Problem 1: NCU nie może połączyć się ze SCADA

Przyczyny: Anomalia sieciowa, nieprawidłowa konfiguracja IP, niezgodność protokołu, awaria modułu komunikacyjnego.

Metody kontroli: Sprawdź porty sieciowe, światłowód i stan sieci; zweryfikować parametry sieci; sprawdź ustawienia protokołu (np. Modbus); sprawdź stan sprzętu.

Problem 2: Niektóre TCU są offline

Możliwe przyczyny: awaria linii RS485, konflikt adresów, zbyt duża odległość komunikacji, nieprawidłowa konfiguracja rezystora końcowego.

Działania naprawcze: Sprawdź linie komunikacyjne, zweryfikuj adresy urządzeń i przetestuj jakość komunikacji.

Problem 3: NCU często uruchamia się ponownie

Możliwe przyczyny: Niestabilne zasilanie, nadmierna temperatura, anomalia oprogramowania.

Zalecenia: Sprawdź napięcie zasilania, przejrzyj dzienniki działania i skontaktuj się z pomocą techniczną producenta.

Inteligentniejsze wsparcie w zakresie obsługi i konserwacji

Jednostka NCU Suzhou Ruitai wykorzystuje wbudowaną inteligentną diagnostykę i standardowe procedury rozwiązywania problemów, aby skrócić diagnostykę usterek z dni do minut.

W połączeniu z oprogramowaniem do zdalnej obsługi i konserwacji umożliwia personelowi obsługi i konserwacji zdalne uruchamianie i aktualizacje oprogramowania sprzętowego bez częstych wizyt w miejscu instalacji, redukując koszty ręcznej obsługi i konserwacji oraz wspierając bezpieczną i wydajną pracę elektrowni słonecznej.
