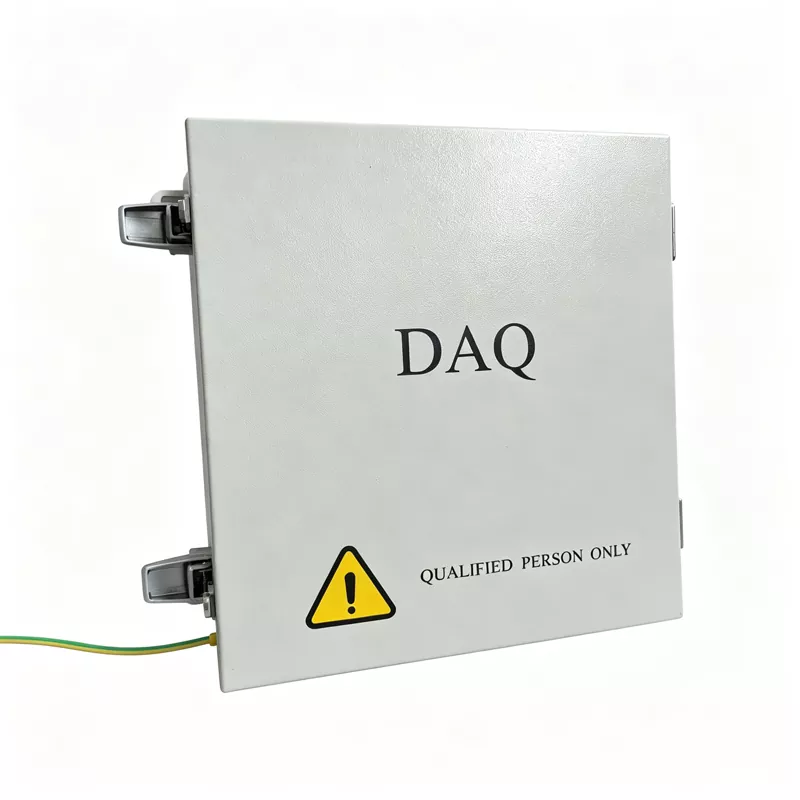

Jednostka komunikacyjna PV

Jednostka komunikacyjna PV firmy Suzhou Ruitai to główny węzeł obliczeniowy brzegowy i regionalne centrum sterowania w architekturze chmury brzegowej urządzeń w dużych elektrowniach słonecznych. Aby zapewnić stabilną pracę w wymagających środowiskach elektrowni słonecznych, NCU wykorzystuje konstrukcję sprzętu klasy przemysłowej.

Jest zbudowany tak, aby wytrzymać silne zakłócenia elektromagnetyczne, ekstremalne zmiany temperatury i złożony teren, z szerokim zakresem temperatur roboczych od -40°C do 70°C, stopniem ochrony IP65 i odpornością na zakłócenia EMC na poziomie 4.

Pełna tabela specyfikacji

▷ Parametry charakterystyczne

▷ Parametry funkcjonalne

▷ Parametry ogólne

Jak konserwować jednostkę komunikacyjną PV?

Jako „mózg” systemu śledzenia energii słonecznej, moduł komunikacyjny PV (NCU) odgrywa kluczową rolę w zapewnieniu bezpieczeństwa i wydajności wytwarzania energii w całej elektrowni słonecznej. W oparciu o standardy branżowe i praktyczne doświadczenie rutynowa obsługa i konserwacja NCU koncentruje się głównie na następujących czterech kluczowych obszarach:

1. Kontrola stanu sprzętu i środowiska chłodzenia

● Kontrola wyglądu i połączenia

Regularnie sprawdzaj stan uszczelnienia skrzynki sterującej NCU, aby upewnić się, że nie przedostaje się woda ani nie gromadzi się kurz.

Zwróć szczególną uwagę na zaciski wewnętrzne, kable komunikacyjne i kable do transmisji danych, aby upewnić się, że są dobrze podłączone, a także sprawdź, czy nie są poluzowane lub uszkodzone na skutek wibracji lub starzenia.

● Konserwacja chłodzenia i kontroli temperatury

Jednostka NCU generuje ciepło podczas pracy, dlatego należy regularnie czyścić kurz na wentylatorze chłodzącym i filtrze przeciwpyłowym, aby zapewnić czystość ścieżki przepływu powietrza.

W okresach wysokich temperatur lub podczas pracy pod dużym obciążeniem można użyć kamery termowizyjnej na podczerwień do skanowania rozkładu temperatury powierzchni sprzętu, identyfikowania nieprawidłowego lokalnego nagrzewania się i zapobiegania słabemu rozpraszaniu ciepła, które mogłoby wywołać ochronę termiczną sprzętu lub przyspieszyć starzenie się komponentów.

2. Monitorowanie działania oprogramowania i łącza komunikacyjnego

● Stan operacyjny i analiza dziennika

Monitoruj status online NCU, wykorzystanie procesora i wykorzystanie pamięci w czasie rzeczywistym za pośrednictwem komputera hosta lub platformy w chmurze.

Regularnie eksportuj i analizuj dzienniki operacji systemu, ze szczególnym uwzględnieniem dzienników błędów i dzienników ostrzeżeń, aby z wyprzedzeniem zidentyfikować potencjalne przekroczenia limitu czasu komunikacji lub nieprawidłowości w interfejsie.

● Ochrona sieci komunikacyjnej

NCU komunikuje się w dół z TCU (jednostką sterującą trackerem), a w górę z platformą chmurową.

Regularnie sprawdzaj siłę sygnału bezprzewodowego Zigbee/LoRa i współczynnik utraty pakietów, a także stabilność połączenia Ethernet, aby zapewnić reakcję na poziomie milisekund w celu dostarczenia poleceń sterujących i przesłania danych.

3. Kopia zapasowa danych i ochrona bezpieczeństwa systemu

● Kopia zapasowa konfiguracji parametrów

Jednostka komunikacyjna PV przechowuje ważne parametry operacyjne, progi zabezpieczeń i ustawienia algorytmów.

Przed jakąkolwiek aktualizacją systemu, aktualizacją oprogramowania sprzętowego lub rozwiązywaniem problemów należy wykonać pełną kopię zapasową programów NCU i PLC, aby zapobiec utracie programu lub uszkodzeniu danych.

● Cyberbezpieczeństwo i zarządzanie uprawnieniami

Regularnie sprawdzaj zasady zapory sieciowej NCU i stan modułu szyfrującego, aby zapobiec nieautoryzowanemu dostępowi.

Postępuj zgodnie z zasadą najniższych uprawnień, standaryzuj uprawnienia dostępu personelu O&M i regularnie sprawdzaj dzienniki operacji, aby zapobiec awariom systemu spowodowanym cyberatakami lub nieprawidłowym działaniem.

4. Reagowanie na błędy i przywracanie stanu awaryjnego

● Szybkie rozwiązywanie nietypowych problemów

Jeśli jednostka NCU ulegnie awarii, przejdzie w tryb offline lub zacznie świecić nieprawidłową kontrolką, personel obsługi i konserwacji powinien najpierw wyłączyć ją i ponownie uruchomić, aby usunąć tymczasowe błędy logiczne.

Jeśli problem nadal występuje, należy sprawdzić napięcie zasilania, źródła danych z czujników i łącza komunikacyjne.

● Testowanie awaryjne i redundancyjne

Regularnie przeprowadzaj ćwiczenia w zakresie przerwy w dostawie prądu, aby sprawdzić, czy NCU może przełączyć się na zasilanie rezerwowe (takie jak wbudowany akumulator) i ustawić uchwyt w bezpiecznej pozycji zabezpieczającej w przypadku utraty głównego zasilania.

Jednocześnie należy przetestować system, aby potwierdzić, czy sąsiednie węzły mogą przejąć komunikację w przypadku awarii pojedynczej NCU, zapewniając skuteczność ogólnego mechanizmu zabezpieczającego elektrowni.

Studium przypadku: Duży projekt komercyjnej mikrosieci w Walencji w Hiszpanii

Projekt ten realizowany jest w Walencji w Hiszpanii, w strefie klimatu śródziemnomorskiego. Miejsce to narażone jest na bardzo gorące lata, silne nasłonecznienie i ekstremalne ulewy zwane „DANA”, które niegdyś uszkodziły część lokalnej sieci energetycznej.

W tym projekcie platforma Suzhou Ruitai SCADA wykazała dużą stabilność i możliwości adaptacji. Podczas normalnej pracy platforma wykorzystuje algorytmy AI do przewidywania zapotrzebowania na energię elektryczną i generacji energii słonecznej w czasie rzeczywistym. Następnie automatycznie dostosowuje strategię magazynowania i wytwarzania energii.

Kiedy zewnętrzna sieć energetyczna została odcięta przez silne ulewy, system SCADA szybko przełączył mikrosieć w tryb wyspowy. Do zasilania energią automatycznie wykorzystywał system magazynowania energii i pokrywał ponad 40% awaryjnego zapotrzebowania obiektu na energię. Pomogło to klientowi w utrzymaniu bezpieczeństwa dostaw energii i energii podczas ekstremalnych warunków pogodowych.
